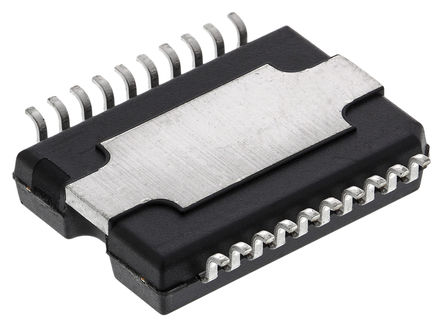

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

L6234PD

ST Microelectronics

STMICROELECTRONICS L6234PD Motor Driver/Controller, Three Phase DC Brushless, 7V to 42V supply, 52V/5A/3Outputs, PowerSO-20

Наличие: 514 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 31,077.26

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2012040

Категория продукта:

Драйвер электродвигателя

Упаковка: PowerSO-20

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

L6234PD характеристики

Атрибут	Значение атрибута
Номенклатура	L6234PD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2012040
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер электродвигателя
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PowerSO-20
Частота	150 kHz
Напряжение Питания (DC)	52.0V (max)
Номинальная Мощность	2.3 W
Количество Выходных Интерфейсов	3 Output
Выходное Напряжение	52 V
Выходной Ток	4 A
Ток Питания	7.00 mA
Количество Каналов	3 Channel
Количество Стежков	20 Position
Рассеяние Мощности	2300 mW
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2300 mW
Напряжение питания	7V ~ 52V
Напряжение питания (Макс)	42 V
Напряжение питания (мин)	7 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

L6234PD описание продукта

The L6234PD is a triple half-bridge drive to drive a Brushless DC Motor. It is realized in BCD-multi-power technology which combines isolated DMOS power transistors with CMOS and bi-polar circuits on the same chip. By using mixed technology it has been possible to optimize the logic circuitry and the power stage to achieve the best possible performance. The output DMOS transistors can sustain a very high current due to the fact that the DMOS structure is not affected by the second breakdown effect, the RMS maximum current is practically limited by the dissipation capability.
Cross conduction protection
TTL compatible driver
Thermal shutdown
Intrinsic fast free wheeling diodes
Input and enable function for each half bridge
