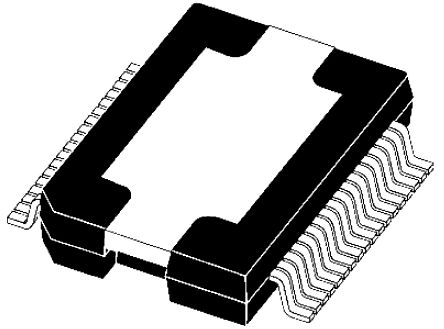

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6230PD

ST Microelectronics

STMICROELECTRONICS L6230PD Motor Driver, DMOS, 8V to 52V supply, 52V/1.4A/1 Output, SOIC-36

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 438.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC4804627

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6230PD характеристики

Атрибут	Значение атрибута
Номенклатура	L6230PD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC4804627
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	SOIC-36
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	52 V
Выходной Ток	1.4 A
Количество Стежков	36 Position
Частота Переключения	100 kHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6230PD описание продукта

The L6230PD is a 3-phase DMOS fully integrated Motor Driver with overcurrent protection, optimized for FOC application thanks to the independent current senses. Realized in BCD multi-power technology, the device combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. An uncommitted comparator with open-drain output is available. It features a non-dissipative overcurrent detection and protection on the high-side power MOSFETs and thermal shutdown.
Integrated fast free-wheeling diodes
Cross conduction protection
Diagnostic output
Uncommitted comparator
Under-voltage lockout
Up to 100kHz operating frequency
0.73R at Tj=25°C Typical RDS(ON)

Показывать

L6230PD Даташит PDF

24 страницы, 578 КБ

10/20/2005
