L6227N Купить - ST Microelectronics Драйвер электродвигателя

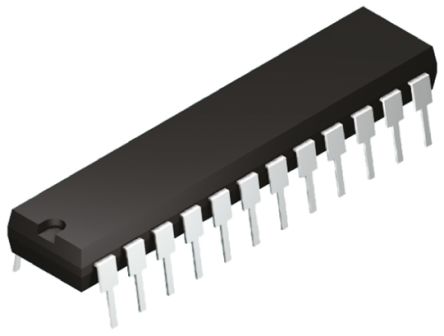

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6227N

ST Microelectronics

DMOS Full Bridge PWM Motor Driver 48V 24Pin Power PDIP Tube

Наличие: 38,144 шт.

Адрес доставки: Москва

Цена: ₽ 339.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC11237062

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6227N характеристики

Атрибут	Значение атрибута
Номенклатура	L6227N
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC11237062
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	PDIP-24
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	52.0 V
Выходной Ток	1.4 A
Ток Питания	1.4 A
Время Нарастания	250 ns
Время падения	250 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Длина	31.75 mm
Ширина	6.6 mm
Высота	3.3 mm
Рабочая Температура	-25℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6227N описание продукта

DESCRIPTION
The L6227 is a DMOS Dual Full Bridge designed for motor control applications, realized in MultiPower BCD technology, which combines isolated DMOS Power Transistors with CMOS and bipolar circuits on the same chip. The device also includes two inde pendent constant off time PWM Current Controllers that performs the chopping regulation. Available in Power DIP24 (20+2+2), PowerSO36 and SO24 (20+2+2) packages, the L6227 features a non-dissipative overcurrent protection on the high side Power MOSFETs and thermal shutdown.
■OPERATING SUPPLY VOLTAGE FROM 8 TO 52V
■2.8A OUTPUT PEAK CURRENT (1.4A DC)
■RDS(ON)0.73ΩTYP. VALUE @ Tj= 25 °C
■OPERATING FREQUENCY UP TO 100KHz
■NON DISSIPATIVE OVERCURRENT PROTECTION
■DUAL INDEPENDENT CONSTANT tOFF PWM CURRENT CONTROLLERS
■SLOW DECAY SYNCHRONOUS RECTIFICATION
■CROSS CONDUCTION PROTECTION
■THERMAL SHUTDOWN
■UNDER VOLTAGE LOCKOUT
■INTEGRATED FAST FREE WHEELING DIODES
TYPICAL APPLICATIONS
■BIPOLAR STEPPER MOTOR
■DUAL DC MOTOR
