L6206D

ST Microelectronics

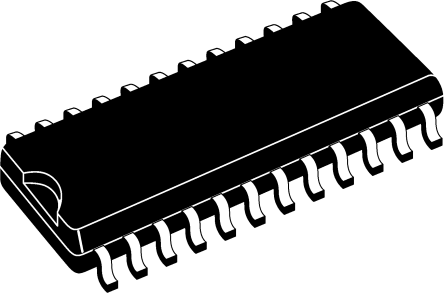

L6206 Series Dual Full Bridge 52V 5.6A 0.3Ω DMOS Driver SMT - SOIC-24

Наличие: 2,743 шт.

Адрес доставки: Москва

Цена: ₽ 846.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC18157559

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6206D характеристики

Атрибут	Значение атрибута
Номенклатура	L6206D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC18157559
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	4 Output
Выходной Ток	2.8 A
Ток Питания	10.0 mA
Количество Каналов	2 Channel
Количество Стежков	24 Position
Выходное напряжение (Макс)	60 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6206D описание продукта

The L6206D is a dual DMOS full-bridge Driver realized in BCD technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. It features thermal shutdown and a non-dissipative overcurrent detection on the high-side power MOSFETs plus a diagnostic output that can be easily used to implement the overcurrent protection.
Programmable high-side overcurrent detection and protection
Diagnostic output
Paralleled operation
Cross conduction protection
Thermal shutdown
Under-voltage lockout
Integrated fast free-wheeling diodes
5.6A Output peak current (2.8A DC)
0.3R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency

Показывать

L6206D Даташит PDF

31 страницы, 618 КБ

02/21/2013
