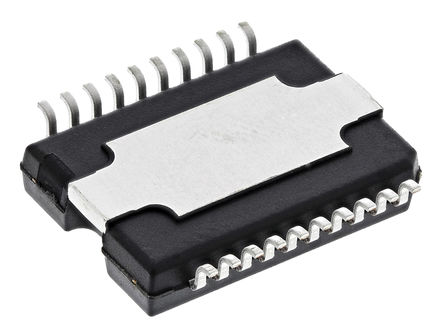

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6201PSTR

ST Microelectronics

**H-Br 4A 48V PowerSO-20 SMD **

Наличие: 2,308 шт.

Адрес доставки: Москва

Цена: ₽ 1,258.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC641717

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6201PSTR характеристики

Атрибут	Значение атрибута
Номенклатура	L6201PSTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC641717
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PowerSO-20
Напряжение Питания (DC)	36.0 V
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	60 V
Выходной Ток	4 A
Ток Питания	15.0 mA
Количество Каналов	2 Channel
Количество Стежков	20 Position
Рассеяние Мощности	2300 mW
Ток Покоя	15 mA
Время Нарастания	200 ns
Время падения	200 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2300 mW
Напряжение питания	12V ~ 48V
Напряжение питания (Макс)	48 V
Напряжение питания (мин)	12 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6201PSTR описание продукта

The I.C. is a full bridge driver for motor control applications realized in Multipower-BCD technology which combines isolated DMOS power transistors with CMOS and Bipolar circuits on the same chip. By using mixed technology it has been possible to optimize the logic circuitry and the power stage to achieve the best possible performance. The DMOS output transistors can operate at supply voltages up to 42V and efficiently at high switching speeds. All the logic inputs are TTL, CMOS and µC compatible. Each channel (half-bridge) of the device is controlled by a separate logic input, while a common enable controls both channels. The I.C. is mounted in three different packages.
**Key Features**
HIGH EFFICIENCY
INTERNAL LOGIC SUPPLY
OPERATING FREQUENCY UP TO 100 KHz
TTL COMPATIBLE DRIVE
SUPPLY VOLTAGE UP TO 48V
TOTAL RMS CURRENT UP TO:L6201: 1A; L6202: 1.5A; L6203/L6201PS: 4A
5A MAX PEAK CURRENT (2A max. for L6201)
CROSS CONDUCTION PROTECTION
THERMAL SHUTDOWN
RDS (ON) = 0.3 Ω (typical value at 25°C)

Показывать

L6201PSTR Даташит PDF

20 страницы, 6989 КБ

07/11/2003
