L4953G Купить - ST Microelectronics Чип стабилизации напряжения

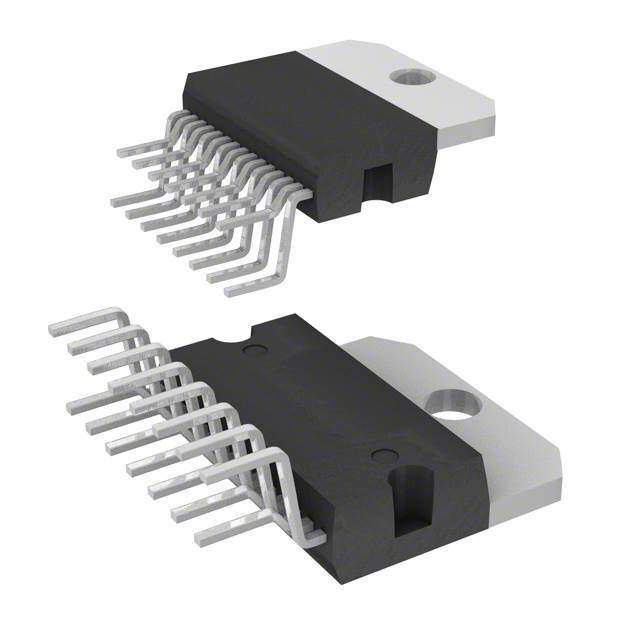

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L4953G

ST Microelectronics

Standard Regulator Pos 9.2V5V5V 0.5A/1A/0.1A 15Pin(15+Tab) MULTIWATT V Tube

Наличие: 41,346 шт.

Адрес доставки: Москва

Цена: ₽ 531.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC114707804

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L4953G характеристики

Атрибут	Значение атрибута
Номенклатура	L4953G
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC114707804
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	Multiwatt-15
Количество Выходных Интерфейсов	3 Output
Выходной Ток	1 A
Ток Покоя	30 mA
Максимальное входное напряжение	28 V
Входное напряжение (мин)	11 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	11V ~ 18V
Длина	19.6 mm
Ширина	5 mm
Высота	10.7 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L4953G описание продукта

DESCRIPTION
The L4953G contains a triple voltage regulator and a power switch.
The IC includes a monitoring circuit to warn if a low voltage or no voltage condition is occuring.
In stand-by output is active as long as possible even when in thermal shutdown or any other fault conditions.
The STCAP pin allows the use of a reserve supply capacitor that will hold enough energy for the 5V Stand-byline to allow the µP to store data.
■ 3 OUTPUTS:
9.2V (500mA);
5V (1A);
5V (100mA) STANDBY
■ OUT1 (9.2V) AND OUT2 (5V) WITH INDEPENDENT ENABLE CONTROL FOR STAND BY MODE
■ 2A HIGH SIDE DRIVER WITH CLAMPED OUTPUT (16V)
■ LOGIC OUTPUT FOR:
– SUPPLY UNDERVOLTAGE (LVW)
– OVERVOLTAGE
– THERMAL PROTECTION
■ RESET FUNCTION
■ IGNITION COMPARATOR
■ REVERSE BATTERY AND LOAD DUMP PROTECTION
■ THERMAL SHUTDOWN
