L293NE Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L293NE

Motor Driver/Controller, Half-H, 4.5V to 36V supply, 36V/1A/4Outputs, DIP-16

Наличие: 510 шт.

Адрес доставки: Москва

Цена: ₽ 275.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3026529

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L293NE характеристики

Атрибут	Значение атрибута
Номенклатура	L293NE
Производитель	TI
ЧипСити Номер продукта	CC3026529
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	36 V
Выходной Ток	1 A
Количество Каналов	4 Channel
Количество Стежков	16 Position
Драйверы/пакет	4
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	4.5 V
Длина	19.8 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L293NE описание продукта

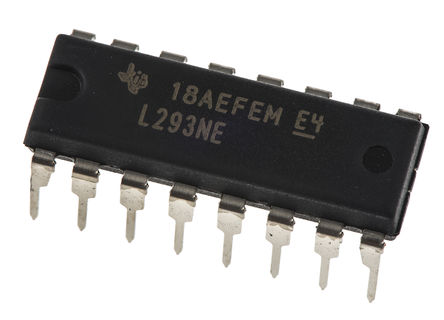

The L293NE is a quadruple high current half H driver in 16 pin DIP package. This driver is designed to drive inductive loads such as relays, solenoids, DC and bipolar stepping motors as well as other high current/high voltage loads in positive supply applications. All inputs are TTL compatible. Each output is a complete totem pole drive circuit with darlington transistor sink and pseudo darlington source. Drivers are enabled in pairs with drivers 1 and 2 enabled by pin 1, 2 and drivers 3 and 4 enabled by pin 3, 4. When an enable input is high, the associated drivers are enabled and their outputs are active and in phase with their inputs. When an enable input is low, those drivers are disabled and their outputs are off and in high impedance state. With proper data inputs each pair of drivers forms a full-H (or bridge) reversible drive. External high speed output clamp diodes should be used for inductive transient suppression.
Wide supply voltage range from 4.5V to 36V
Separate input logic supply
Internal ESD protection
Thermal shutdown
High noise immunity inputs
Functional replacements for SGS L293 and SGS L293D
Output current is 1A per channel
Peak output current is 2A per channel
Operating temperature range 0°C to 70°C
