L293E Купить - ST Microelectronics Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

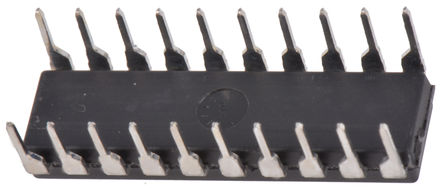

L293E

ST Microelectronics

STMICROELECTRONICS L293E Motor Driver/Controller, Full Bridge, 4.5V to 36V supply, 36V/1A/4Outputs, DIP-20

Наличие: 1,060 шт.

Адрес доставки: Москва

Цена: ₽ 166.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC9131384

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L293E характеристики

Атрибут	Значение атрибута
Номенклатура	L293E
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC9131384
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Напряжение Питания (DC)	36.0V (max)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	36 V
Выходной Ток	1 A
Количество Каналов	4 Channel
Количество Стежков	20 Position
Рассеяние Мощности	5000 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	5000 mW
Напряжение питания	4.5V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	4.5 V
Длина	24.8 mm
Ширина	7.1 mm
Высота	5.1 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L293E описание продукта

The L293E is a quad push-pull Driver, capable of delivering output currents to 1A per channel. Each channel is controlled by a TTL-compatible logic input and each pair of drivers (a full bridge) is equipped with an inhibit input which turns off all four transistors. A separate supply input is provided for the logic so that it may be run off a lower voltage to reduce dissipation. Additionally, the L293E has external connection of sensing resistors, for switch-mode control. The L293E both use the four centre pins to conduct heat to the printed circuit board.
Output Current 1A Per Channel
Peak Output Current 2A Per Channel (Non-repetitive)
Inhibit Facility
High Noise Immunity
Separate Logic Supply
Over-temperature Protection
