L293D Купить - ST Microelectronics Драйвер электродвигателя

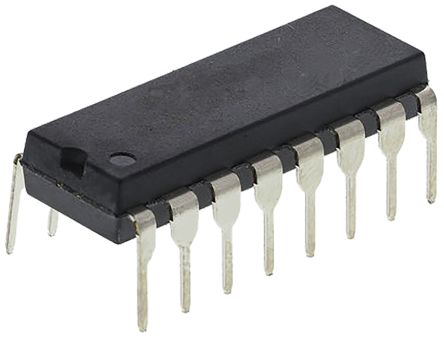

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L293D

ST Microelectronics

4Channel Motor Driver 24V 16Pin Power DIP Tube

Наличие: 1,136 шт.

Адрес доставки: Москва

Цена: ₽ 615.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC18169

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L293D характеристики

Атрибут	Значение атрибута
Номенклатура	L293D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC18169
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	36.0V (max)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	36 V
Выходной Ток	600 mA
Ток Питания	16 mA
Количество Каналов	4 Channel
Рассеяние Мощности	4000 mW
Время Нарастания	250 ns
Время падения	250 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	4000 mW
Напряжение питания	4.5V ~ 36V
Длина	20 mm
Ширина	7.1 mm
Высота	5.1 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L293D описание продукта

The Device is a monolithic integrated high voltage, high current four channel driver designed to accept standard DTL or TTL logic levels and drive inductive loads (such as relays solenoides, DC and stepping motors) and switching power transistors.
To simplify use as two bridges each pair of channels is equipped with an enable input. A separate supply input is provided for the logic, allowing operation at a lower voltage and internal clamp diodes are included.
This device is suitable for use in switching applications at frequencies up to 5 kHz.
The L293D is assembled in a 16 lead plastic packaage which has 4 center pins connected together and used for heatsinking
The L293DD is assembled in a 20 lead surface mount which has 8 center pins connected together and used for heatsinking.
**Key Features**
INTERNAL CLAMP DIODES
600mA OUTPUT CURRENT CAPABILITY PER CHANNEL
ENABLE FACILITY
1.2A PEAK OUTPUT CURRENT (non repetitive) PER CHANNEL
LOGICAL \"0\" INPUT VOLTAGE UP TO 1.5 V (HIGH NOISE IMMUNITY)
OVERTEMPERATURE PROTECTION
