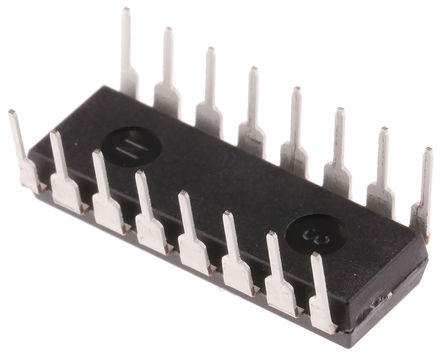

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

KA7500C

Fairchild

DC DC Cntrlr Dual-OUT PWM DC to DC Controller 0.3V to 38V Input 16Pin PDIP W Tube

Наличие: 4,300 шт.

Адрес доставки: Москва

Цена: ₽ 39.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC22182210

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

KA7500C характеристики

Атрибут	Значение атрибута
Номенклатура	KA7500C
Производитель	Fairchild
ЧипСити Номер продукта	CC22182210
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	300 kHz
Напряжение Питания (DC)	7.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	250 mA
Ток Питания	10.0 mA
Количество Стежков	16 Position
Рассеяние Мощности	1000 mW
Частота Переключения	1kHz ~ 200kHz
Рабочий цикл	45 %
Максимальное входное напряжение	40 V
Входное напряжение (мин)	7 V
Выходной ток (Макс)	0.25 A
Максимальный рабочий цикл	45 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	7V ~ 40V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	7 V
Входное напряжение	0.3V ~ 5.3V
Длина	19.68 mm
Ширина	6.6 mm
Высота	3.42 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

KA7500C описание продукта

The KA7500C is a SMPS Controller used for the control circuit of the pulse width modulation switching regulator. The KA7500C consists of 5V reference voltage circuit, two error amplifiers; flip flop, an output control circuit, a PWM comparator, a dead-time comparator and an oscillator. This device can be operated in the switching frequency of 1 to 300kHz. The precision of voltage reference (VREF) is improved up to ±1% with trimming. This provides a better output voltage regulation.
Uncommitted output TR for 200mA Sink or source current
Output control for push-pull or single-ended operation
Variable duty cycle by dead-time control (pin 4) complete PWM control circuit
On-chip oscillator with master or slave operation
Internal circuit prohibits double pulse at either output

Показывать

KA7500C Даташит PDF

8 страницы, 353 КБ

04/03/2009
