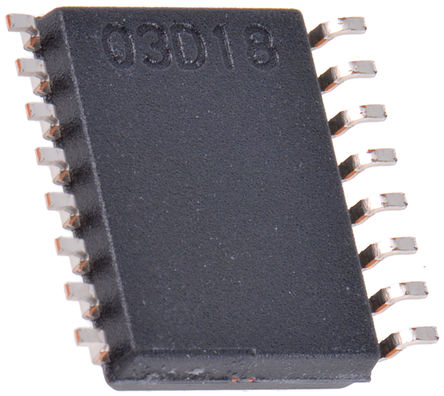

ISO5500DW

2.5A Isolated IGBT/MOSFET Gate Driver 16-SOIC -40℃ to 125℃

Наличие: 1,111 шт.

Адрес доставки:

Цена: ₽ 711.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7143004

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO5500DW характеристики

Атрибут	Значение атрибута
Номенклатура	ISO5500DW
Производитель	TI
ЧипСити Номер продукта	CC7143004
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	55ns, 10ns
Количество Выходных Интерфейсов	1 Output
Выходной Ток	2.5 A
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	592 mW
Время Нарастания	55 ns
Напряжение Изоляции	4243 Vrms
Выходной ток (Макс)	2.5 A
Время падения	10 ns
Время падения (Макс)	10 ns
Время падения (Макс)	55 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	592 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ISO5500DW описание продукта

The ISO5500DW is a 2.5A isolated IGBT/MOSFET Gate Driver features input TTL logic and output power stage are separated by a capacitive, silicon dioxide (SiO2), isolation barrier. When used in conjunction with isolated power supplies, the device blocks high voltage, isolates ground and prevents noise currents from entering the local ground and interfering with or damaging sensitive circuitry. The device provides over-current protection (DESAT) to an IGBT or MOSFET while an Under-voltage Lockout circuit (UVLO) monitors the output power supply to ensure sufficient gate drive voltage. If the output supply drops below 12V, the UVLO turns the power transistor off by driving the gate drive output to a logic low state. For a DESAT fault, the ISO5500 initiates a soft shutdown procedure that slowly reduces the IGBT/MOSFET current to zero while preventing large di/dt induced voltage spikes.
Capacitive isolated fault feedback
300ns Maximum propagation delay
Soft IGBT turnoff Integrated fail-safe IGBT protection
Under-voltage lockout (UVLO) protection with hysteresis
±50kV/µs Typical transient immunity
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
