BGA824N6E6327XTSA1 Купить - Infineon Усилитель IC и модуль RF

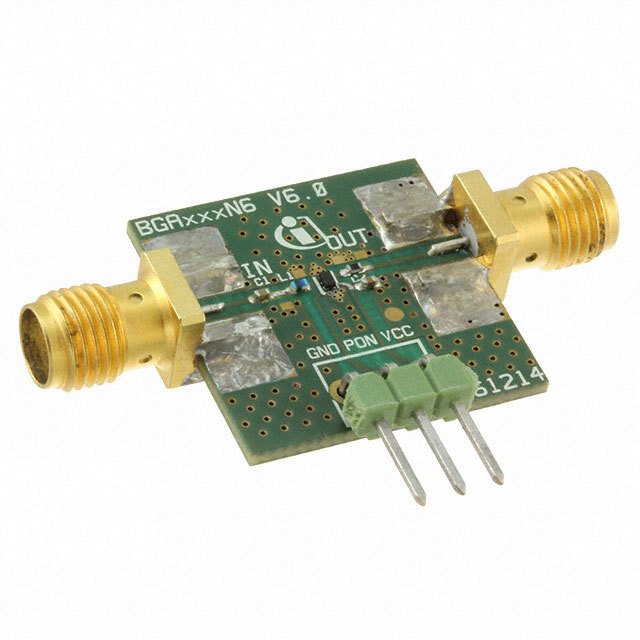

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BGA824N6E6327XTSA1

Infineon

Narrow Band Low Power, 1550MHz Min, 1615MHz Max, 1.10 X 0.7MM, ROHS COMPLIANT, LEADLESS, ULTRA SMALL, TSNP-6-2, 6Pin

Наличие: 38,703 шт.

Адрес доставки: Москва

Цена: ₽ 369.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC2009325

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BGA824N6E6327XTSA1 характеристики

Атрибут	Значение атрибута
Номенклатура	BGA824N6E6327XTSA1
Производитель	Infineon
ЧипСити Номер продукта	CC2009325
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Количество Выводов	6 Pin
Корпус/Пакет	TSNP-6-2
Частота	1.55GHz ~ 1.615GHz
Ток Питания	3.8 mA
Количество Каналов	1 Channel
Количество Стежков	6 Position
Рассеяние Мощности	60 mW
Усиление	17 dB
Частота испытаний	1.55GHz ~ 1.615GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	60 mW
Напряжение питания	1.5V ~ 3.3V
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	1.5 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

BGA824N6E6327XTSA1 описание продукта

Description:
The BGA824N6 is a front-end low noise amplifier for Global Navigation Satellite Systems (GNSS) from 1550 MHz to 1615 MHz like GPS, GLONASS, Beidou, Galileo and others. The LNA provides 17.0 dB gain and 0.55 dB noise figure at a current consumption of 3.8 mA in the application configuration described in Chapter 3 (see datasheet). The BGA824N6 is based upon Infineon Technologies‘ B7HF Silicon Germanium technology. It operates from 1.5 V to 3.6 V supply voltage.
Summary of Features:
High insertion power gain: 17.0 dB
Out-of-band input 3rd order intercept point: +7 dBm
Input 1 dB compression point: -6 dBm
Low noise figure: 0.55 dB
Low current consumption: 3.8 mA
Operating frequencies: 1550 - 1615 MHz
Supply voltage: 1.5 V to 3.3 V
Digital on/off switch (1V logic high level)
Ultra small TSNP-6-2 leadless package (footprint: 0.7 x 1.1 mm
B7HF Silicon Germanium technology
RF output internally matched to 50 Ω
Only 1 external SMD component necessary
2kV HBM ESD protection (including AI-pin)
Pb-free (RoHS compliant) package Application
Target Applications:
Ideal for all Global Navigation Satellite Systems (GNSS) like GPS, GLONASS, Beidou, Galileo and others.
