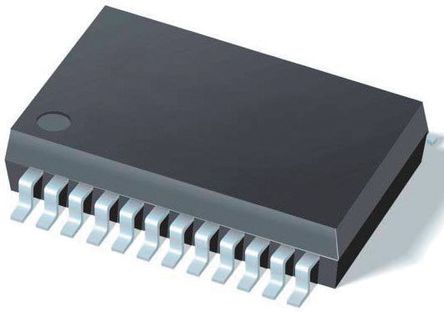

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IR2214SSPBF

Infineon

MOSFET DRVR 1.2kV 3A 2Out Hi/Lo Side Half Brdg Non-Inv 24Pin SSOP Tube

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 280.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC14770393

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IR2214SSPBF характеристики

Атрибут	Значение атрибута
Номенклатура	IR2214SSPBF
Производитель	Infineon
ЧипСити Номер продукта	CC14770393
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SSOP-24
Напряжение Питания (DC)	11.5V (min)
Время Нарастания/Спада	24ns, 7ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	1.22 kV
Выходной Ток	1.00 A
Количество Стежков	24 Position
Рассеяние Мощности	1500 mW
Время падения (Макс)	7 ns
Время падения (Макс)	24 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Напряжение питания	11.5V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	11.5 V
Длина	8.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IR2214SSPBF описание продукта

The IR2214SSPBF is a Half-bridge Gate Driver IC suited to drive a single half bridge in power switching applications. These drivers provide high gate driving capability and require low quiescent current, which allows the use of bootstrap power supply techniques in medium power systems. This driver features full short circuit protection by means of power transistor de-saturation detection and manage all half-bridge faults by smoothly turning OFF the de-saturated transistor through the dedicated soft shutdown pin, therefore preventing over-voltages and reducing electromagnetic emissions. In multi-phase systems, the IR2214 drivers communicate using a dedicated local network to properly manage phase-to-phase short circuits. The system controller may force shutdown or read device fault state through the 3.3V compatible CMOS I/O pin. To improve the signal immunity from DC-bus noise, the control and power ground use dedicated pins enabling low-side emitter current sensing as well.
Soft over-current shutdown
Synchronization signal to synchronize shutdown with the other phases
Integrated desaturation detection circuit
2-stage Turn ON output for di/dt control
Separate pull-up/pull-down output drive pins
Matched delay outputs
Under-voltage lockout with hysteresis band
