INA225AIDGKT Купить - TI Контрольный чип источника питания

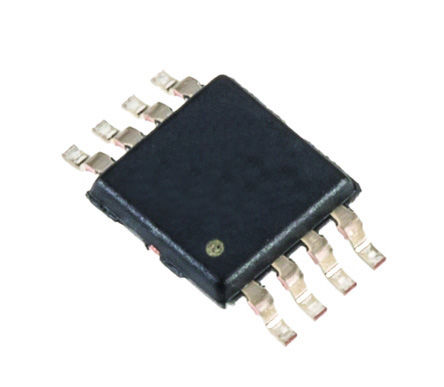

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

INA225AIDGKT

TEXAS INSTRUMENTS INA225AIDGKT Current Sense Amplifier, Programmable-Gain, 1 Amplifier, 72μA, VSSOP, 8Pins, -40℃, 125℃

Наличие: 5,671 шт.

Адрес доставки: Москва

Цена: ₽ 138.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC18289367

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA225AIDGKT характеристики

Атрибут	Значение атрибута
Номенклатура	INA225AIDGKT
Производитель	TI
ЧипСити Номер продукта	CC18289367
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Напряжение Питания (DC)	2.70V (min)
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	105 dB
Ток Покоя	350 µA
Ширина Ленты	250 kHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	0.25 MHz
Входное Напряжение Смещения	75 µV
Входной Ток Смещения	72 µA
Максимальное входное напряжение	36 V
Входное напряжение (мин)	0 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Минимальный диапазон CMRR	95 dB
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.7V ~ 36V
Длина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

INA225AIDGKT описание продукта

The INA225AIDGKT is a voltage-output, Current Sense Amplifier, senses drops across current-sensing resistors at common-mode voltages that can vary from 0 to 36V, independent of the supply voltage. The device is a bidirectional, current-shunt monitor that allows an external reference to be used to measure current flowing in both directions across a current-sensing resistor. Four discrete gain levels are selectable using the two gain-select terminals (GS0 and GS1) to program gains of 25, 50, 100 and 200V/V. The low-offset, zero-drift architecture and precision gain values enable current-sensing with maximum drops across the shunt as low as 10mV of full-scale while maintaining very high accuracy measurements over the entire operating temperature range. The device operates from a single +2.7 to +36V power supply, drawing a maximum of 350µA of supply current.
Wide common-mode voltage range (0 to 36V)
±150µV (maximum, all gains) Offset voltage
0.5µV/°C Maximum offset voltage drift
10ppm/°C Gain drift
250kHz Bandwidth (gain = 25V/V)
G1 = 25V/V, G2 = 50V/V, G3 = 100V/V and G4 = 200V/V Programmable gains
350µA Maximum quiescent current
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
