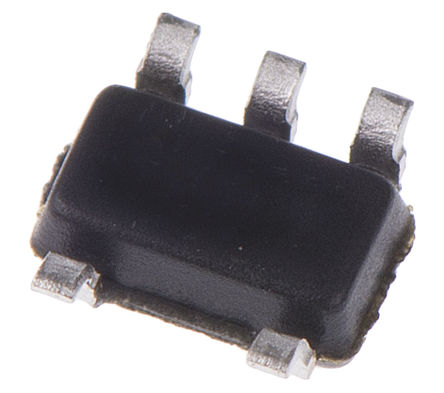

INA193AIDBVT

Current Sense Amplifier, 1 Amplifier, 16µA, SOT-23, 5Pins, -55℃, 150℃

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 245.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3193738

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA193AIDBVT характеристики

Атрибут	Значение атрибута
Номенклатура	INA193AIDBVT
Производитель	TI
ЧипСити Номер продукта	CC3193738
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	2.70V (min)
Ток Питания	700 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Коэффициент Ослабления Синфазного Сигнала	94 dB
Ширина Ленты	500 kHz
Скорость Нарастания	1.00 V/μs
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	8 µA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	80 dB
точность	±3 %
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	2.7 V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/01/15
	Показывать Просмотр аналоги замена

INA193AIDBVT описание продукта

The INA193AIDBVT is a Current Shunt Monitor with voltage output can sense drops across shunts at common-mode voltages from -16 to +80V, independent of the INA19x supply voltage. This is available with three output voltage scales - 20, 50 and 100V/V. The 500kHz bandwidth simplifies use in current control loops. This device provides identical functions but alternative pin configurations to the INA193AIDBVT device, respectively. The INA193AIDBVT device operates from a single 2.7 to 18V supply, drawing a maximum of 900µA of supply current.
Wide common-mode voltage range (-16 to +80V)
3.0% Over-temperature (maximum) low error
Complete current sense solution
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

INA193AIDBVT Даташит PDF

32 страницы, 1154 КБ

03/24/2016
