INA138QPWRQ1 Купить - TI Операционный усилитель

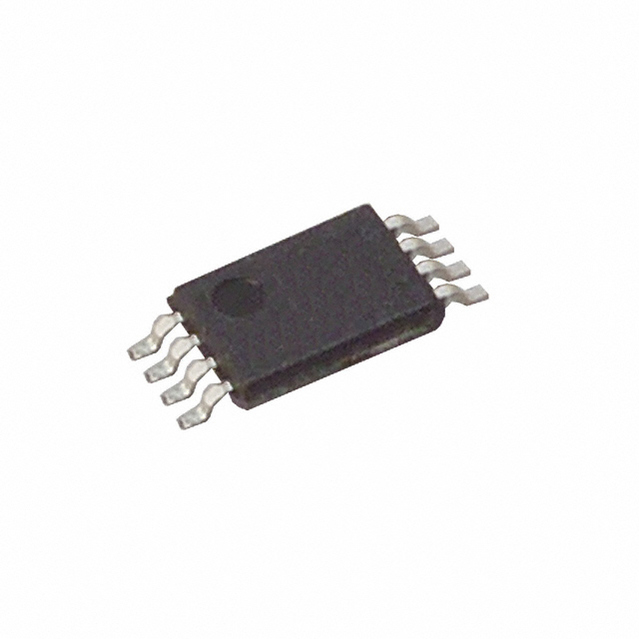

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

INA138QPWRQ1

SP Amp Current Shunt Monitor Single 36V Automotive 8Pin TSSOP T/R

Наличие: 1,178 шт.

Адрес доставки: Москва

Цена: ₽ 94.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8445600

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA138QPWRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	INA138QPWRQ1
Производитель	TI
ЧипСити Номер продукта	CC8445600
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	100 dB
Ширина Ленты	800 kHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	10 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	100 dB
точность	±0.5 %
Минимальный диапазон CMRR	100 dB
Напряжение питания (Макс)	30V ~ 50V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.7V ~ 36V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

INA138QPWRQ1 описание продукта

The INA138-Q1 and INA168-Q1 (INA1x8-Q1) are high-side, unidirectional, current sense amplifiers. Wide input common-mode voltage range, low quiescent current, and TSSOP and SOT-23 packaging enable use in a variety of applications.
Input common-mode and power-supply voltages are independent, and range from 2.7 V to 36 V for the INA138-Q1, and 2.7 V to 60 V for the INA168-Q1. Quiescent current is only 25 µA, which permits connecting the power supply to either side of the current-measurement shunt with minimal error.
The device converts a differential input voltage to a current output. This current is converted back to a voltage with an external load resistor that sets any gain from 1 to over 100. Although designed for current shunt measurement, the circuit invites creative applications in measurement and level shifting.
Both devices are available in a TSSOP-8 package. The INA168-Q1 is also available in a SOT-23-5 package. Both devices are specified for the –40°C to +125°C temperature range.

Показывать

INA138QPWRQ1 Даташит PDF

20 страницы, 1169 КБ

09/21/2012

просматривать

INA138QPWRQ1 Даташит PDF

29 страницы, 1489 КБ

просматривать

INA138QPWRQ1 Даташит PDF

22 страницы, 1586 КБ

03/10/2015

просматривать

INA138QPWRQ1 Даташит PDF

19 страницы, 1270 КБ

03/28/2012

просматривать

INA138QPWRQ1 Даташит PDF

14 страницы, 417 КБ

09/20/2008

просматривать

INA138QPWRQ1 Даташит PDF

23 страницы, 1588 КБ

03/29/2015

просматривать

INA138QPWRQ1 Другие Даташит

32 страницы, 1162 КБ

просматривать

INA138QPWRQ1 Другие Даташит

30 страницы, 1673 КБ

просматривать

INA138QPWRQ1 Другие Даташит

27 страницы, 1218 КБ

просматривать

INA138QPWRQ1 Другие Даташит

1 страницы, 104 КБ

01/31/2018

просматривать
