INA122PA Купить - TI Усилитель прибора

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

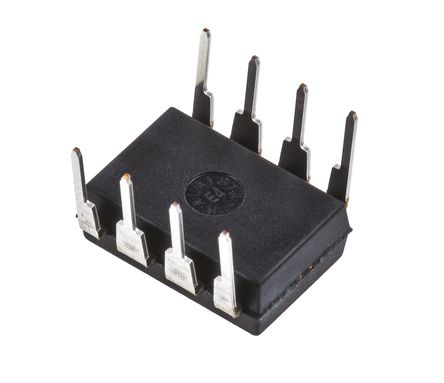

INA122PA

TEXAS INSTRUMENTS INA122PA Instrument Amplifier, 1, 500V, 0.08V/ s, 120kHz, 2.2V to 36V, -900mV, 1.3V to 18V, DIP

Наличие: 210 шт.

Адрес доставки: Москва

Цена: ₽ 516.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3289058

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA122PA характеристики

Атрибут	Значение атрибута
Номенклатура	INA122PA
Производитель	TI
ЧипСити Номер продукта	CC3289058
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	15.0 V
Рабочее Напряжение	2.2V ~ 36V
Ток Питания	60 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	90 dB
Ток Покоя	60.0 µA
Ширина Ленты	120 kHz
Скорость Нарастания	80.0 mV/μs
Входное Напряжение Смещения	500 µV
Входной Ток Смещения	10 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	120 kHz
Gain Bandwidth	5 kHz
Минимальный диапазон CMRR	76 dB
Напряжение питания (Макс)	30V ~ 50V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

INA122PA описание продукта

The INA122PA is a Precision Instrumentation Amplifier for accurate, low noise differential signal acquisition. Its two-op-amp design provides excellent performance with very low quiescent current and is ideal for portable instrumentation and data acquisition systems. The single supply Micropower INA122 amplifier can be operated with single power supplies from 2.2 to 36V and quiescent current is a mere 60µA. It can also be operated from dual supplies. By utilizing an input level-shift network, input common mode range extends to 0.1V below negative rail (single supply ground). A single external resistor sets gain from 5 to 10000V/V. Laser trimming provides very low offset voltage (250µV maximum), offset voltage drift (3µV/°C maximum) and excellent common-mode rejection.
60µA Low quiescent current
Rail-to-rail output swing
250µV Maximum low offset voltage
3µV/°C Maximum low offset drift
60nV/√Hz Low noise
25nA Maximum low input bias current
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
