INA114AU Купить - TI Усилитель прибора

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

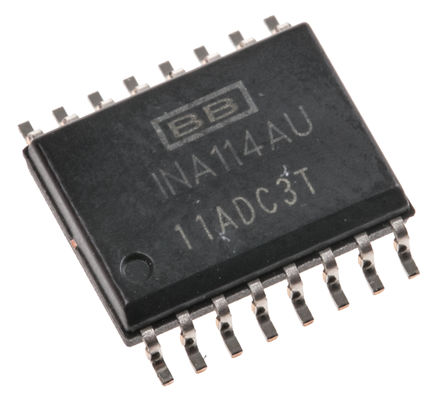

INA114AU

TEXAS INSTRUMENTS INA114AU Instrument Amplifier, 1 Amplifier, 125μV, 0.06V/µs, 1MHz, ± 2.25V to ± 18V, SOIC

Наличие: 1,191 шт.

Адрес доставки: Москва

Цена: ₽ 798.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4607693

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA114AU характеристики

Атрибут	Значение атрибута
Номенклатура	INA114AU
Производитель	TI
ЧипСити Номер продукта	CC4607693
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	18.0V (max)
Ток Питания	2.2 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Коэффициент Ослабления Синфазного Сигнала	110 dB
Ток Покоя	2.20 mA
Ширина Ленты	1 MHz
Скорость Нарастания	60.0 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Усиление	10.0 kdB
Входное Напряжение Смещения	125 µV
Входной Ток Смещения	500 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 MHz
Минимальный диапазон CMRR	110 dB
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	4.5 V
Длина	10.28 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

INA114AU описание продукта

The INA114 is a low cost, general purpose instrumentation amplifier offering excellent accuracy. Its versatile 3-op amp design and small size make it ideal for a wide range of applications.
A single external resistor sets any gain from 1 to 10,000. Internal input protection can withstand up to ±40V without damage.
The INA114 is laser trimmed for very low offset voltage (50µV), drift (0.25µV/°C) and high common-mode rejection (115dB at G = 1000). It operates with power supplies as low as ±2.25V, allowing use in battery operated and single 5V supply systems. Quiescent current is 3mA maximum.
The INA114 is available in 8-pin plastic and ceramic DIPs, and SOL-16 surface-mount packages, specified for the -40°C to +85°C temperature range.
