IKCM30F60GDXKMA1 Купить - Infineon Транзистор IGBT

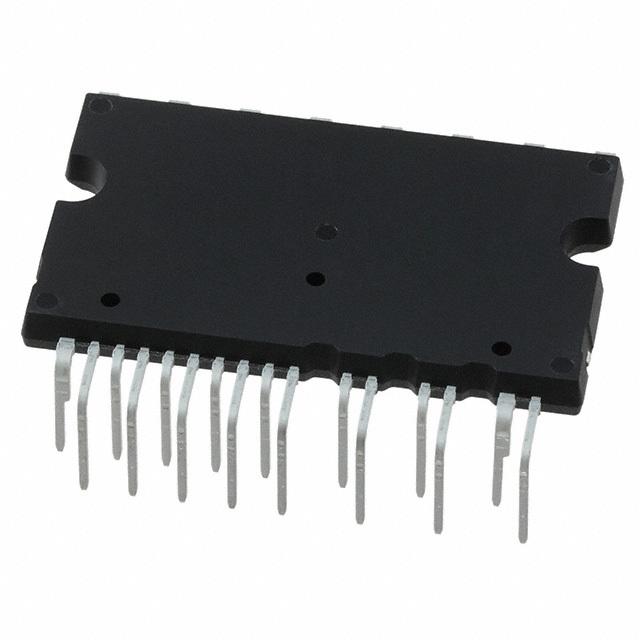

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IKCM30F60GDXKMA1

Infineon

Trans IGBT Module N-CH 24Pin MDIP

Наличие: 1,208 шт.

Адрес доставки: Москва

Цена: ₽ 1,019.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC45741513

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IKCM30F60GDXKMA1 характеристики

Атрибут	Значение атрибута
Номенклатура	IKCM30F60GDXKMA1
Производитель	Infineon
ЧипСити Номер продукта	CC45741513
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	MDIP-24
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	600 V
Выходной Ток	30 A
Количество Стежков	24 Position
Рассеяние Мощности	79.1 W
Напряжение Изоляции	2000 Vrms
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	40 ℃
Напряжение питания (Макс)	18.5 V
Напряжение питания (мин)	13.5 V
Длина	36 mm
Ширина	21 mm
Высота	5.1 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IKCM30F60GDXKMA1 описание продукта

The IKCM30F60GDXKMA1 from Infineon is a Control Integrated POwer System (CIPOS) mini-DCB transfer moulded intelligent power module. This dual in-line intelligent power module (3Φ -bridge 600V/30A) achieves cost efficiency and it is designed specifically for home appliance and low power industrial application. The CIPOS module family offers the chance for integrating various power and control components to increase reliability, optimize PCB size and system costs. It is designed to control three phase AC motors and permanent magnet motors in variable speed drives for applications like an air conditioning, refrigerator and washing machine. The package concept is specially adapted to power applications which need good thermal conduction and electrical isolation but also EMI save control and overload protection. TRENCHSTOP IGBTs and anti parallel diodes are combined with an optimized SOI gate driver for excellent electrical performance.
IKCM30F60GD, SP001271892
1mA collector emitter leakage current at VCE = 600V and 600V repetitive peak reverse voltage
Based on reverse conducting IGBT technology, integrated bootstrap circuit, UL1577 certificated
Allowable negative VS potential up to -11V for signal transmission at VBS=15V
Rugged 3-phase SOI gate driver technology with stability against transient and negative voltage
Low side emitter pins accessible for all phase, current monitoring (open emitter)
3 phase open emitter configuration, Pmot of 2600W at 10KHz and rated current of 30A
400V DC link supply voltage of P-N and 13.5V to 18.5V high side floating supply voltage (VB vs. VS)
Undervoltage lockout, overcurrent protection, cross conduction prevention
14.5V to 18.5V low side supply voltage, ±1V/µs control supply variation, built-in NTC
1.55V collector emitter saturation voltage and 1.55V emitter collector forward voltage at TJ = 25°C

Показывать

IKCM30F60GDXKMA1 Даташит PDF

17 страницы, 1198 КБ

просматривать

IKCM30F60GDXKMA1 Даташит PDF

18 страницы, 1271 КБ

03/17/2018

просматривать

IKCM30F60GDXKMA1 Справочное руководство пользователя

3 страницы, 369 КБ

03/14/2017

просматривать

IKCM30F60GDXKMA1 Другие Даташит

16 страницы, 944 КБ

10/01/2015

просматривать

IKCM30F60GDXKMA1 Другие Даташит

2 страницы, 276 КБ

06/28/2019

просматривать

IKCM30F60GDXKMA1 Другие Даташит

2 страницы, 189 КБ

11/30/2016

просматривать
