IGW15T120 Купить - Infineon Транзистор IGBT

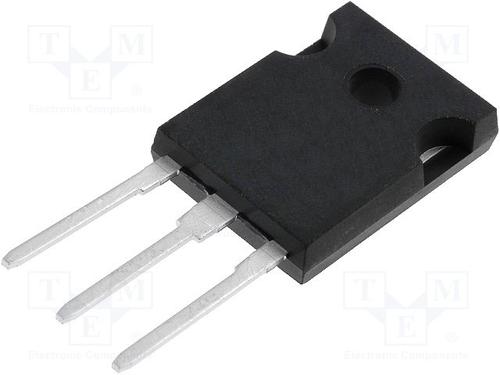

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IGW15T120

Infineon

Trans IGBT Chip N-CH 1200V 30A 110000mW 3Pin(3+Tab) TO-247 Tube

Наличие: 1,161 шт.

Адрес доставки: Москва

Цена: ₽ 237.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC9510623

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IGW15T120 характеристики

Атрибут	Значение атрибута
Номенклатура	IGW15T120
Производитель	Infineon
ЧипСити Номер продукта	CC9510623
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальная Мощность	110 W
Количество Стежков	3 Position
Рассеяние Мощности	110 W
Пробивное Напряжение (Коллектор-Эмиттер)	1200 V
Максимальная входная мощность	110 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Длина	16.03 mm
Ширина	5.16 mm
Высота	21.1 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IGW15T120 описание продукта

Low Loss IGBT in TrenchStop® and Fieldstop technology
• Approx. 1.0V reduced VCE(sat) compared to BUP313
• Short circuit withstand time – 10µs
• Designed for :
- Frequency Converters
- Uninterrupted Power Supply
• TrenchStop® and Fieldstop technology for 1200 V applications offers :
- very tight parameter distribution
- high ruggedness, temperature stable behavior
• NPT technology offers easy parallel switching capability due to positive temperature coefficient in VCE(sat)
• Low EMI
• Low Gate Charge
• Qualified according to JEDEC1 for target applications
• Pb-free lead plating; RoHS compliant
• Complete product spectrum and PSpice Models : http://www.infineon.com/igbt/

Показывать

IGW15T120 Даташит PDF

12 страницы, 349 КБ

11/18/2009

просматривать

IGW15T120 Даташит PDF

12 страницы, 373 КБ

03/31/2012

просматривать

IGW15T120 Даташит PDF

13 страницы, 349 КБ

02/04/2016

просматривать

IGW15T120 Другие Даташит

1 страницы, 177 КБ

05/28/2009

просматривать

IGW15T120 Другие Даташит

1 страницы, 292 КБ

05/08/2006

просматривать
