ICL7109CPL+ Купить - Maxim Integrated Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

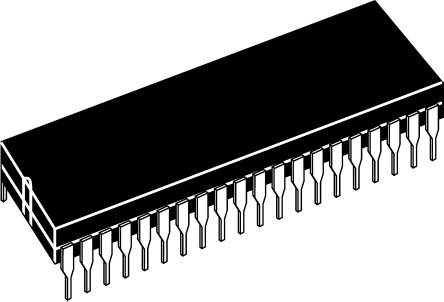

ICL7109CPL+

Maxim Integrated

ADC, Dual-Slope, 12Bit, 1 Func, 1Channel, Parallel, Word Access, CMOS, PDIP40, 0.6INCH, LEAD FREE, PLASTIC, DIP-40

Наличие: 256 шт.

Адрес доставки: Москва

Цена: ₽ 2,123.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC22430139

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICL7109CPL+ характеристики

Атрибут	Значение атрибута
Номенклатура	ICL7109CPL+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC22430139
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	40 Pin
Корпус/Пакет	DIP-40
Напряжение Питания (DC)	-5.00 V (min)
Ток Питания	700 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	40 Position
Количество Битов	12 Bit
Рассеяние Мощности	500 mW
Частота Выборки	30 SPS
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5 V
Длина	52.71 mm
Ширина	14.61 mm
Высота	4.45 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ICL7109CPL+ описание продукта

The ICL7109CPL+ is a 12-bit A/D Converter with 3-state binary outputs. The ICL7109 is a monolithic 12-bit A/D converter designed for easy interface with microprocessors and UARTs. The 12-bit binary plus polarity and over-range outputs can be directly interfaced to a micro-processor bus. In this mode the ICL7109 is controlled by the microprocessor through the chip select and two byte enable inputs. For remote data logging applications the ICL7109 outputs are easily converted to a UART handshake mode, working with industry standard UARTs to provide serial data transmission. This device offers high accuracy by lowering rollover error to less than 1 count and zero reading drift to less than 1µV/°C. In many data acquisition systems the ICL7109 is an attractive, one-per-channel alternative to analogue multiplexing due to its low power consumption and input bias current.
Zero integrator phase for fast overload recovery
Hysteresis and crosstalk eliminated
Enhanced bus driving capability
Byte organized three-state outputs
UART handshake mode for serial interfacing
True differential input and reference
Up to 30 conversions per second
Significantly improved ESD protection
Monolithic, low power CMOS design
ESD sensitive device, take proper precaution while handling the device.
