ICE2HS01GXUMA1 Купить - Infineon Преобразователь DC/DC

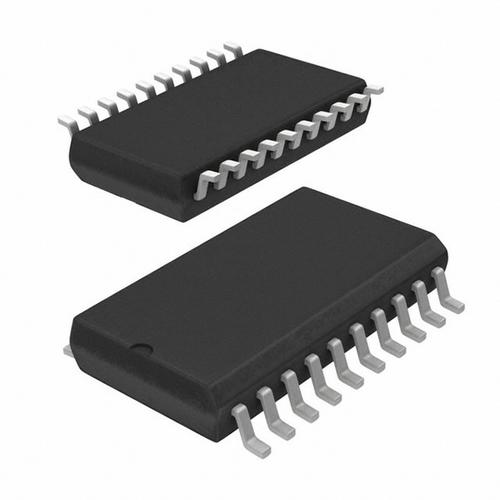

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICE2HS01GXUMA1

Infineon

Resonant Mode Controller, High Performance, 11V to 18V, 1 Output, 1MHz, SOIC-20

Наличие: 3,526 шт.

Адрес доставки: Москва

Цена: ₽ 194.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC12754033

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICE2HS01GXUMA1 характеристики

Атрибут	Значение атрибута
Номенклатура	ICE2HS01GXUMA1
Производитель	Infineon
ЧипСити Номер продукта	CC12754033
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PG-DSO-20-45
Количество Выходных Интерфейсов	1 Output
Количество Стежков	20 Position
Частота Переключения	1 MHz
Рабочий цикл	50 %
Максимальное входное напряжение	18 V
Выходное напряжение (Макс)	1.5 V
Выходной ток (Макс)	5 mA
Максимальный рабочий цикл	0.5
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	11 V
Длина	12.8 mm
Ширина	7.6 mm
Высота	2.45 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICE2HS01GXUMA1 описание продукта

The ICE2HS01G is a high-performance Resonant Mode Controller designed especially for high efficiency half-bridge or full-bridge LLC resonant converter with synchronous rectification at the secondary side. With its new driving techniques, the synchronous rectification can be realized for LLC converter operated with secondary switching current in both CCM and DCM conditions. No special synchronous rectification controller IC is needed at the secondary side. The maximum switching frequency is supported up to 1MHz. Except the patented SR driving techniques, this IC provides very flexible design and integrates full protection functions as well. It"s adjustable for maximum/minimum switching frequency, soft-start time and frequency, dead time between primary switches, turn-on and turn-off delay for secondary SR MOSFETs. The integrated protections include input voltage brownout, primary three-levels over current, secondary over load protection and no-load regulation.
High efficiency over wide load range
Innovative drive method for synchronous rectification
High accuracy frequency setting
High accuracy setting and adjustable dead time
Over load/open loop protection with adjustable blanking time and restart time
Mains undervoltage protection with hysteresis
External latch-off and over temperature protections
Adjustable dead time with high accuracy
Internal and External disable function for synchronous rectification
Mains input under voltage protection with adjustable hysteresis
Three levels of overcurrent protection for enhanced dynamic performance
Open-loop/over load protection with adjustable blanking time and restart time
Adjustable over-temperature protection with latch-off
External latch-off enable pin

Показывать

ICE2HS01GXUMA1 Даташит PDF

29 страницы, 692 КБ

05/24/2011

просматривать

ICE2HS01GXUMA1 Даташит PDF

30 страницы, 688 КБ

02/17/2017

просматривать

ICE2HS01GXUMA1 Даташит PDF

14 страницы, 233 КБ

11/11/2015

просматривать

ICE2HS01GXUMA1 Файл уведомления

1 страницы, 139 КБ

05/29/2019

просматривать
