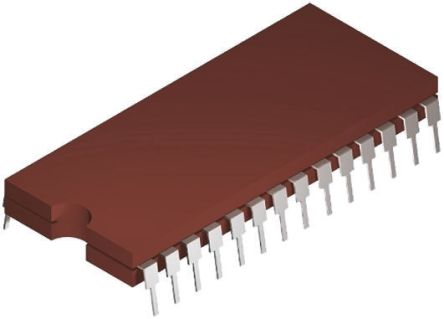

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD567JD

ADI

DAC 1CH 12Bit 28Pin SBCDIP Tube

Наличие: 1,009 шт.

Адрес доставки: Москва

Цена: ₽ 9,297.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2464255

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD567JD характеристики

Атрибут	Значение атрибута
Номенклатура	AD567JD
Производитель	ADI
ЧипСити Номер продукта	CC2464255
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	CDIP-28
Количество Выходных Интерфейсов	1 Output
Ток Питания	0.00 A
Количество Каналов	1 Channel
Количество Битов	12 Bit
Рассеяние Мощности	0.495 W
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	495 mW
Количество ЦАПов	1 DAC
Длина	36.83 mm
Ширина	13.97 mm
Высота	5.08 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD567JD описание продукта

Product Details
The AD567 is a complete high speed 12-bit digital-to-analog converter including a high stability buried zener voltage reference and a double buffer input latch on a single chip. The converter used 12 precision high speed bipolar current steering switches and a laser trimmed thin filmed resistor network to provide fast settling time and high accuracy.
Microprocessor compatibility is achieved by the on-chip double-buffered latch. The design of the input latch allows direct interface to 4-, 8-, 12-, or 16-bit buses. The 12 bits of data from the first rank of latches can then be transferred the second rank, avoiding generations of spurious analog output values. The latch responds to the strobe pulses as short as 100 ns, allowing use with the fastest available microprocessors.
The functional completeness and high performance in the AD567 results from a combination of advanced switch design, high speed bipolar manufacturing process, and the proven laser wafer-trimming (LWT) technology. The AD567 is trimmed at the wafer level and is specified to ±1/4 LSB maximum linearity error (K grade) at 25°C and ±1/2 LSB at the full operating temperature range.
The subsurface (buried) Zenor diode on the chip provides a low-noise voltage reference which has long term stability and temperature drift characteristics comparable to the best discrete reference diodes. The laser trimming process which provides the excellent linearity is also used to trim both the absolute value of the reference as well as its temperature coefficient. The AD567 is thus well suited for wide temperature range performance with ±1/2 LSB maximum linearity error and guaranteed monotonicity over the full temperature range. Typical full scale gain T.C. is 10 ppm/°C.
The AD567 is available in three performance grades. The AD567J and K are specified for use over the 0 to 70°C temperature range and are available in either 28-pin hermetically sealed, ceramic DIP or a 28-pin molded plastic DIP (N Package). The AD567S is specified for the -55°C to +125°C range and is available in the ceramic package.
Data Sheet, Rev. A, 1/83
### Features and Benefits
Single chip construction
Double buffered latch for 8-bit µP-compatibility
Fast settling time: 500 ns max to ±1/2 LSB
High stability buried Zener reference on chip
|
Monotinicity guaranteed over temperature
Linearity guaranteed over temperature: ½ LSB max (AD567K)
Guaranteed for operation with ±12 V or ±15 V supplies
See Data Sheet for Additional Information
---|---
