HMC713MS8E Купить - ADI Радиочастотный детектор

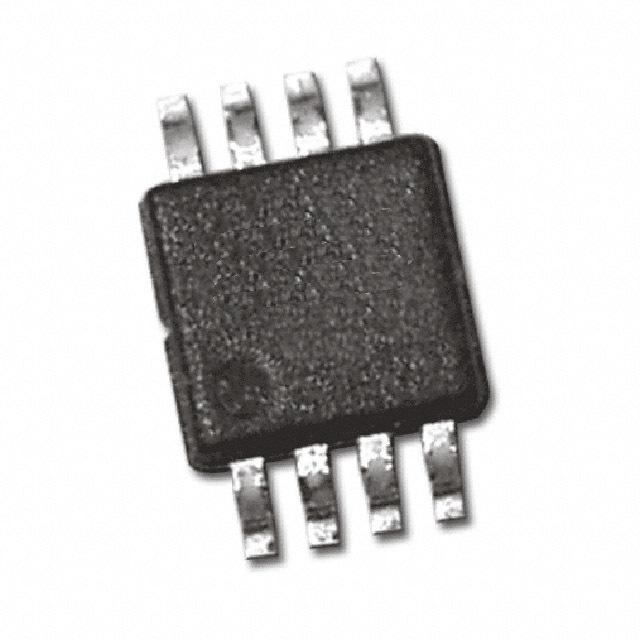

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC713MS8E

ADI

RF Detector 45MHz to 2700MHz 12dBm 8Pin MSOP T/R

Наличие: 1,284 шт.

Адрес доставки: Москва

Цена: ₽ 230.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1578263

Категория продукта:

Радиочастотный детектор

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC713MS8E характеристики

Атрибут	Значение атрибута
Номенклатура	HMC713MS8E
Производитель	ADI
ЧипСити Номер продукта	CC1578263
Категория продукта	Радиочастотный детектор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Частота	45MHz ~ 2.7GHz
Напряжение Питания (DC)	2.70V (min)
Выходной Ток	≤5 mA
Ток Питания	17 mA
Количество Стежков	8 Position
Рассеяние Мощности	220 mW
Тепловое Сопротивление	184 ℃/W
Выходное напряжение (Макс)	2.1 V
Максимальная входная мощность	12 dBm
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	220 mW
точность	±1 dB
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HMC713MS8E описание продукта

The HMC713MS8E is a 54dB Logarithmic Detector/Controller is ideal for converting RF signals with frequencies in the 45 to 2700MHz range, to a proportional DC voltage at its output. The HMC713MS8(E) employs a successive compression technology which delivers 54dB of dynamic range with high conversion accuracy over a wide input frequency range. As the input signal is increased, successive amplifiers move into saturation one by one creating an accurate approximation of the logarithm function. The outputs of a series of detectors are summed, converted into voltage domain and buffered to drive the OUT output. For detection mode, the OUT pin is connected to the VSET input and will provide a nominal logarithmic slope of 17mV/dB and an intercept of -68dBm. The HMC713MS8(E) can also be used in the controller mode where an external voltage is applied to the VSET pin to create an AGC or APC feedback loop.
High accuracy - ±1dB with 54dB range up to 2.7GHz
Fast output response time
Power-down mode
Excellent stability over temperature
