HMC1040LP3CE Купить - ADI Усилитель IC и модуль RF

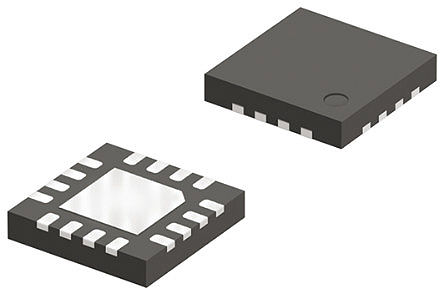

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC1040LP3CE

ADI

ANALOG DEVICES HMC1040LP3CE RF Amplifier IC, 20dB Gain / 2.7dB Noise, 24GHz to 43.5GHz, 2.5V, HVQFN-16

Наличие: 954 шт.

Адрес доставки:

Цена: ₽ 2,078.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1208000

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC1040LP3CE характеристики

Атрибут	Значение атрибута
Номенклатура	HMC1040LP3CE
Производитель	ADI
ЧипСити Номер продукта	CC1208000
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Частота	24GHz ~ 43.5GHz
Напряжение Питания (DC)	2.50V (max)
Количество Каналов	1 Channel
Рассеяние Мощности	0.49 W
Выходная Мощность	12 dBm
Усиление	20 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	490 mW
Напряжение питания (Макс)	2.5 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	3A001B2D
	Показывать Просмотр аналоги замена

HMC1040LP3CE описание продукта

Product Details
The HMC1040LP3CE is a self-biased GaAs MMIC Low Noise Amplifier housed in a leadless 3x3 mm plastic surface mount package. The amplifier operates between 24 and 43.5 GHz, delivering 23 dB of small signal gain, 2.2 dB noise figure, and output IP3 of +22 dBm, while requiring only 70 mA from a +2.5 V supply. The P1dB output power of +12 dBm enables the LNA to function as a LO driver for many of Hittite’s balanced, I/Q and image reject mixers. The HMC1040LP 3CE features I/Os that are DC blocked and internally matched to 50 Ohms, and is ideal for high capacity microwave radios and VSAT applications.
Applications
Point-to-Point Radios
Test Instrumentation
SatCom Transponders & VSAT
Industrial Sensors
EW & ECM Subsystems
### Features and Benefits
Low Noise Figure: 2.2 dB
High Gain: 23 dB
P1dB Output Power: +12 dBm
Single Supply Voltage: +2.5V @ 70mA
Output IP3: +22 dBm
50 Ohm matched Input/Output
16 Lead 3x3 mm SMT Package: 16mm²
