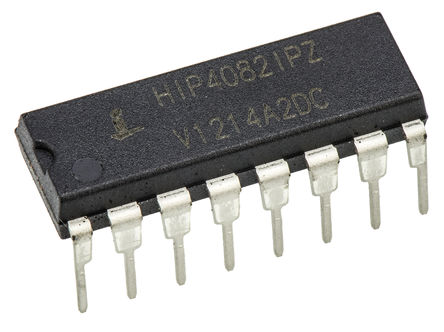

HIP4082IPZ

Intersil

Intersil HIP4082IPZ, Quad MOSFET Power Driver 1.25A Full/Half Bridge, 8.5 15V, Non-Inverting, 16Pin PDIP

Наличие: 387 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 259.72

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Intersil

ЧипСити Номер продукта:

CC27252208

Категория продукта:

Драйвер FET

Упаковка: DIP-16

Дата доставки: 7 дней

Оплата:

Обновлено 26.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

HIP4082IPZ характеристики

Атрибут	Значение атрибута
Номенклатура	HIP4082IPZ
Производитель	Intersil
ЧипСити Номер продукта	CC27252208
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер FET
Даташит
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	0.2 MHz
Напряжение Питания (DC)	8.50V (min)
Время Нарастания/Спада	9 ns
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	86.3 V
Выходной Ток	1.25 A
Количество Стежков	16 Position
Время Нарастания	20 ns
Выходной ток (Макс)	1.25 A
Время падения	20 ns
Время падения (Макс)	20 ns
Время падения (Макс)	20 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	8.5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	8.5 V
Длина	19.68 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-55℃ ~ 125℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

HIP4082IPZ описание продукта

The HIP4082IPZ is a medium frequency, medium voltage half-bridge N-channel MOSFET Driver IC. Specifically targeted for PWM motor control and UPS applications, bridge based design is made simple and flexible with the half-bridge driver. With operation up to 80V, the device is best suited to applications of moderate power levels. It has a flexible input protocol for driving every possible switch combination except those which would cause a shoot-through condition. It reduced drive current allows smaller packaging and it has a much wider range of programmable dead times (0.1 to 4.5ms) making it ideal for switching frequencies up to 200kHz. It does not contain an internal charge pump, but does incorporate non-latching level-shift translation control of the upper drive circuits.
Independently drives 4 N-channel FET in full-bridge configurations
95VDC Bootstrap supply maximum voltage
Drives 1000pF load at 1MHz in free air at 50°C
User-programmable dead time
DIS (disable) overrides input control and refreshes bootstrap capacitor when pulled low
Shoot-through protection
Under voltage protection
Stresses those listed in absolute maximum ratings may cause permanent damage to the device.
