HIN232CPZ Купить - Intersil Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

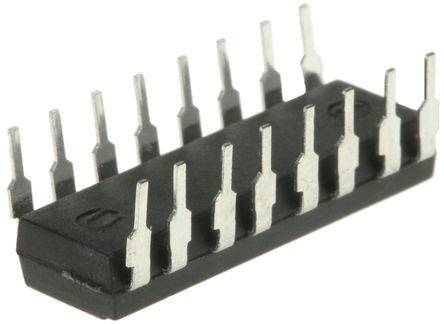

HIN232CPZ

Intersil

HIN232 Series 230kbps 5V RS-232 Dual Transmitter/Receiver - PDIP-16

Наличие: 1,271 шт.

Адрес доставки: Москва

Цена: ₽ 80.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC1706271

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HIN232CPZ характеристики

Атрибут	Значение атрибута
Номенклатура	HIN232CPZ
Производитель	Intersil
ЧипСити Номер продукта	CC1706271
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Ток Питания	10 mA
Количество Стежков	16 Position
Скорость Передачи Данных	120 kbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	19.68 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HIN232CPZ описание продукта

The HIN232CPZ is a ±15kV ESD-protected +5V powered RS-232 Transmitter/Receiver. The HIN202E family of RS-232 transmitters/receivers interface circuits meet all EIA high-speed RS-232E and V.28 specifications and are particularly suited for those applications where ±12V is not available. A redesigned transmitter circuit improves data rate and slew rate, which makes this suitable for ISDN and high speed modems. The transmitter outputs and receiver inputs are protected to ±15kV ESD (Electrostatic Discharge). They require a single +5V power supply and feature onboard charge pump voltage converters which generate +10 and -10V supplies from the 5V supply. The family of devices offers a wide variety of high-speed RS-232 transmitter/receiver combinations to accommodate various applications.
Meets All RS-232E and V.28 specifications
Requires only single +5V power supply
120kBps High data rate
Onboard voltage doubler/inverter
Low power consumption
Low power shutdown function
Three-state TTL/CMOS receiver outputs
Multiple drivers
±10V Output swing for +5V input
300R Power-off source impedance
Output current limiting
TTL/CMOS compatible
30V/µs Maximum slew rate
Multiple receivers
±30V Input voltage range
3 to 7kR Input impedance
0.5V Hysteresis to improve noise rejection
ESD sensitive device, take proper precaution while handling the device.
