HEF4518BP Купить - NXP Счётчик

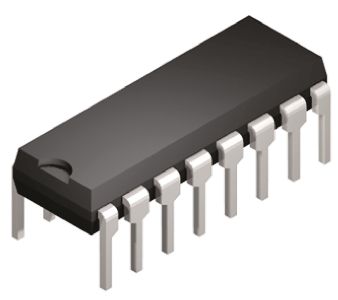

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HEF4518BP

NXP

Dual BCD counter DIP16

Наличие: 967 шт.

Адрес доставки: Москва

Цена: ₽ 79.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC183342562

Категория продукта:

Счётчик

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HEF4518BP характеристики

Атрибут	Значение атрибута
Номенклатура	HEF4518BP
Производитель	NXP
ЧипСити Номер продукта	CC183342562
Категория продукта	Счётчик
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP
Напряжение Питания (DC)	4.50V (min)
Количество Стежков	16 Position
Тактовая Частота	40 MHz
Количество Вентилей	2 Gate
Количество входов	2 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	15 V
Напряжение питания (Макс)	15.5 V
Напряжение питания (мин)	4.5 V
Длина	19.5 mm
Ширина	6.48 mm
Высота	3.2 mm
Рабочая Температура	-40℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HEF4518BP описание продукта

The HEF4518BP is a 4-bit dual internally synchronous BCD Counter has an active high clock input (nCP0) and an active low clock input (nCP1\\), buffered outputs from all four bit positions (nQ0 to nQ3) and an active high overriding asynchronous master reset input (nMR). The counter advances on either the low-to-high transition of the nCP0 input if nCP1\ is high or the high-to-low transition of the nCP1\ input if nCP0 is low. Either nCP0 or nCP1\ may be used as the clock input to the counter and the other clock input may be used as a clock enable input. A high on nMR resets the counter (nQ0 to nQ3 = low) independent of nCP0, nCP1\\. Schmitt trigger action in the clock input makes the circuit highly tolerant of slower clock rise and fall times. It operates over a recommended VDD power supply range of 3 to 15V referenced to VSS (usually ground). Unused inputs must be connected to VDD, VSS or another input.
Tolerant of slow clock rise and fall time
Fully static operation
Standardized symmetrical output characteristics
Complies with JEDEC standard JESD 13-B

Показывать

HEF4518BP Даташит PDF

15 страницы, 150 КБ

просматривать

HEF4518BP Даташит PDF

15 страницы, 150 КБ

просматривать

HEF4518BP Даташит PDF

18 страницы, 1209 КБ

09/04/2015

просматривать

HEF4518BP Другие Даташит

7 страницы, 65 КБ

09/23/1998

просматривать

HEF4518BP Другие Даташит

1 страницы, 210 КБ

02/08/2007

просматривать

HEF4518BP Примечание по применению

6 страницы, 41 КБ

01/18/2011

просматривать
