HEF4001BP Купить - NXP Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HEF4001BP

NXP

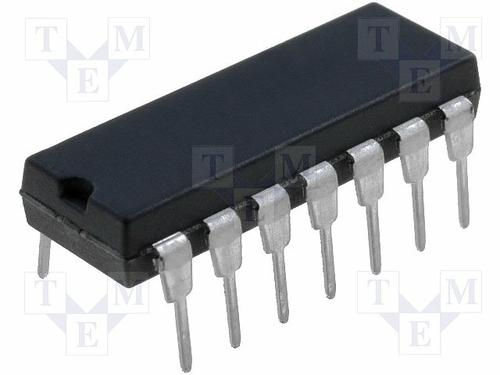

NXP HEF4001BP NOR Gate, HEF4000 Family, 4 Gate, 2Input, 2.4mA, 4.5V to 15.5V, DIP-14

Наличие: 1,034 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC82783903

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HEF4001BP характеристики

Атрибут	Значение атрибута
Номенклатура	HEF4001BP
Производитель	NXP
ЧипСити Номер продукта	CC82783903
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Напряжение Питания (DC)	4.50V (min)
Выходной Ток	2.4 mA
Количество Цепей	4 Circuit
Количество Стежков	14 Position
Количество Вентилей	4 Gate
Количество входов	2 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	15.5 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HEF4001BP описание продукта

The HEF4001BP is a quad two input NOR gate in 14 pin DIP package. The outputs are fully buffered for highest noise immunity and pattern insensitivity to output impedance. It operates over a recommended VDD power supply range of 3V to 15V referenced to VSS (usually ground). Unused inputs must be connected to VDD, VSS or another input.
Fully static operation
5V, 10V and 15V parametric ratings
Standardized symmetrical output characteristics
Complies with JEDEC standard JESD 13-B
Inputs and outputs are protected against electrostatic effects
Ambient temperature range from -40°C to 125°C

Показывать

HEF4001BP Даташит PDF

12 страницы, 89 КБ

просматривать

HEF4001BP Даташит PDF

11 страницы, 121 КБ

02/26/2013

просматривать

HEF4001BP Даташит PDF

3 страницы, 150 КБ

06/25/2013

просматривать

HEF4001BP Другие Даташит

12 страницы, 135 КБ

просматривать

HEF4001BP Примечание по применению

6 страницы, 41 КБ

01/18/2011

просматривать

HEF4001BP Каталог продукции

3 страницы, 30 КБ

01/14/1998

просматривать
