HCPL2630 Купить - Fairchild Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

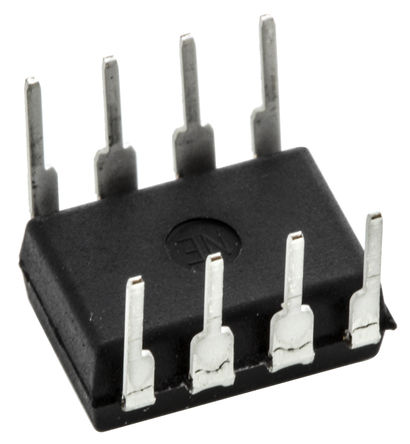

HCPL2630

Fairchild

FAIRCHILD SEMICONDUCTOR HCPL2630 Optocoupler, Digital Output, 1Channel, 5kV, 10Mbps, DIP, 8Pins

Наличие: 979 шт.

Адрес доставки: Москва

Цена: ₽ 115.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC4367526

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL2630 характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL2630
Производитель	Fairchild
ЧипСити Номер продукта	CC4367526
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Номинальное Напряжение (DC)	7.00 V
Время Нарастания/Спада	50ns, 12ns
Входное Напряжение (DC)	1.40 V
Выходное Напряжение	7.00 V
Выходной Ток	0.05 A
Количество Цепей	2 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.4 V
Входной Ток	15 mA
Рассеяние Мощности	60 mW
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	50 ns
Напряжение Изоляции	2500 Vrms
Прямой ток	30 mA
Входной ток (мин)	50 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.75 V
Прямой ток (макс)	30 mA
Время падения	12 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	60 mW
Напряжение питания	4.5V ~ 5.5V
Длина	9.91 mm
Ширина	6.86 mm
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL2630 описание продукта

The HCPL2630 is a 2-channel 10Mbps high-speed Logic Gate Output Optocoupler consists of a 850nm AlGaAS LED, optically coupled to a very high-speed integrated photo-detector logic gate with a strobable output. This output features an open collector, thereby permitting wired OR outputs. The coupled parameters are guaranteed over wide temperature range. A maximum input signal of 5mA will provide a minimum output sink current of 13mA (fan out of 8). An internal noise shield provides superior common mode rejection of typically 10kV/µs.
480V Double working voltage
Fan-out of 8 over -40 to +85°C temperature range
Logic gate output
Strobable output
Wired OR-open collector

Показывать

HCPL2630 Даташит PDF

15 страницы, 1236 КБ
