HCNW2611 Купить - AVAGO Technologies Оптопара/ оптоизолятор

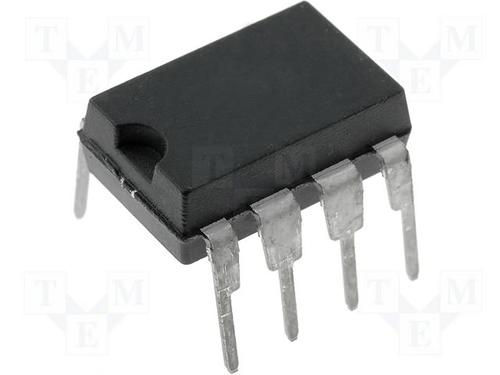

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCNW2611

AVAGO Technologies

Optocoupler Logic-Out Open Collector DC-IN 1CH 8Pin PDIP W Tube

Наличие: 3,945 шт.

Адрес доставки: Москва

Цена: ₽ 227.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

AVAGO Technologies

ЧипСити Номер продукта:

CC150119146

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCNW2611 характеристики

Атрибут	Значение атрибута
Номенклатура	HCNW2611
Производитель	AVAGO Technologies
ЧипСити Номер продукта	CC150119146
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Входное Напряжение (DC)	1.64 V
Количество Каналов	1 Channel
Рассеяние Мощности	85 mW
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	24.0 ns
Напряжение Изоляции	3750 Vrms
Максимальное прямое напряжение (Макс)	1.85 V
Прямой ток (макс)	20 mA
Время падения	0.01 µs
Рассеиваемая Мощность (Макс)	85 mW
Ширина	9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

HCNW2611 описание продукта

Description
The 6N137, HCPL-26xx/06xx/4661, HCNW137/26x1 are optically coupled gates that combine a GaAsP light emitting diode and an integrated high gain photo etector.
An enable input allows the detector to be strobed. The output of the detector IC is an open collector Schottky clamped transistor. The internal shield provides a guaranteed common mode transient immunity specification
up to 15,000 V/µs at Vcm = 1000 V.
This unique design provides maximum AC and DC circuit isolation while achieving TTL compatibility. The optocoupler AC and DC operational param e ters are guaranteed from -40 °C to +85 °C allowing troublefree system performance.
Features
• 15 kV/µs minimum Common Mode Rejection (CMR)
at Vcm= 1 kV for HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
• High speed: 10 MBd typical
• LSTTL/TTL compatible
• Low input current capability: 5 mA
• Guaranteed AC and DC performance over temperature: -40 °C to +85 °C
• Available in 8-Pin DIP, SOIC-8, widebody packages
• Strobable output (single channel products only)
• Safety approval
UL recognized - 3750 Vrms for 1 minute and 5000 Vrms for 1 minute per UL1577 CSA approved
