H11L1SR2M Купить - Fairchild Оптопара/ оптоизолятор

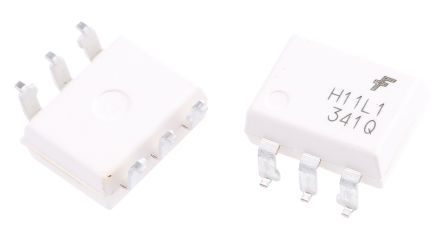

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

H11L1SR2M

Fairchild

Optocoupler Logic-Out Open Collector DC-IN 1CH 6Pin PDIP SMD White T/R

Наличие: 9,956 шт.

Адрес доставки: Москва

Цена: ₽ 59.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC5099729

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

H11L1SR2M характеристики

Атрибут	Значение атрибута
Номенклатура	H11L1SR2M
Производитель	Fairchild
ЧипСити Номер продукта	CC5099729
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Время Нарастания/Спада	100 ns
Входное Напряжение (DC)	1.20 V
Выходное Напряжение	16 V
Выходной Ток	0.05 A
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Напряжение в Прямом Направлении	1.2 V
Входной Ток	10 mA
Рассеяние Мощности	0.25 W
Время Нарастания	0.1 µs
Напряжение Изоляции	7.5 kV
Прямой ток	30 mA
Обратное напряжение пробоя	6 V
Максимальное прямое напряжение (Макс)	1.5 V
Прямой ток (макс)	30 mA
Время падения	0.1 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	250 mW
Напряжение питания	3V ~ 15V
Длина	8.89 mm
Ширина	6.6 mm
Высота	3.53 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

H11L1SR2M описание продукта

The H11L1SR2M is a 1-channel 6-pin H11LXM series Schmitt Trigger Output Optocoupler has a high-speed integrated circuit detector optically coupled to a gallium-arsenide infrared emitting diode. The output incorporates a Schmitt trigger, which provides hysteresis for noise immunity and pulse shaping. The detector circuit is optimized for simplicity of operation and utilizes an open collector output for maximum application flexibility.
High data rate, 1MHz typical (NRZ)
Free from latch up and oscillation throughout voltage and temperature ranges
Microprocessor compatible drive
Logic compatible output sinks 16mA at 0.4Vmax
Guaranteed on/off threshold hysteresis
Wide supply voltage capability, compatible with all popular logic systems

Показывать

H11L1SR2M Даташит PDF

11 страницы, 344 КБ
