H11F1SM Купить - Fairchild Оптопара/ оптоизолятор

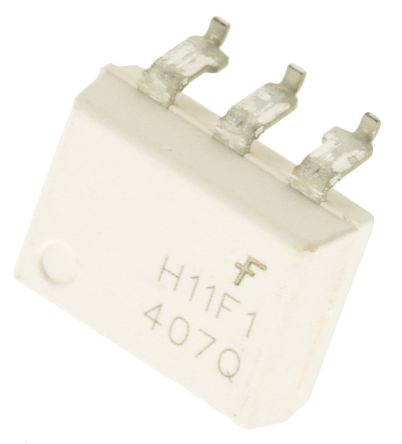

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

H11F1SM

Fairchild

Optocoupler DC-IN 1CH Photo FET DC-OUT 6Pin PDIP SMD White Bulk

Наличие: 3,166 шт.

Адрес доставки: Москва

Цена: ₽ 169.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC93768637

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

H11F1SM характеристики

Атрибут	Значение атрибута
Номенклатура	H11F1SM
Производитель	Fairchild
ЧипСити Номер продукта	CC93768637
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SMD-DIP-6
Количество Каналов	1 Channel
Количество Стежков	6 Position
Напряжение в Прямом Направлении	1.3 V
Рассеяние Мощности	300 mW
Напряжение Изоляции	7500 Vpk
Прямой ток	60 mA
Выходное напряжение (Макс)	30 V
Входной ток (мин)	60 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.75 V
Прямой ток (макс)	60 mA
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	300 mW
Длина	8.89 mm
Ширина	6.6 mm
Высота	3.53 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

H11F1SM описание продукта

General Description
The H11FXM series consists of a Gallium-Aluminum Arsenide IRED emitting diode coupled to a symmetrical bilateral silicon photo-detector. The detector is electrically isolated from the input and performs like an ideal isolated FET designed for distortion-free control of low level AC and DC analog signals. The H11FXM series devices are mounted in dual in-line packages.
Features
As a remote variable resistor:
■≤100Ωto ≥300MΩ
■≥99.9% linearity
■≤15pF shunt capacitance
■≥100GΩI/O isolation resistance
As an analog switch:
■Extremely low offset voltage
■60 Vpk-pksignal capability
■No charge injection or latch-up
■ton, toff≤15µS
■UL recognized (File #E90700)
Applications
As a remote variable resistor:
■Isolated variable attenuator
■Automatic gain control
■Active filter fine tuning/band switching As an analog switch:
■Isolated sample and hold circuit
■Multiplexed, optically isolated A/D conversion
