FSBB20CH60F Купить - Fairchild Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

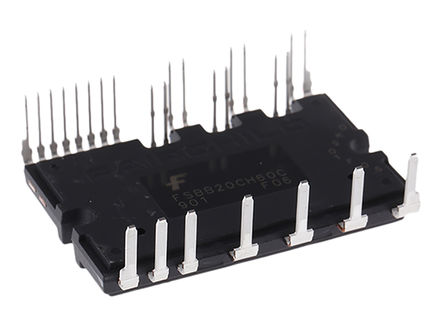

FSBB20CH60F

Fairchild

FAIRCHILD SEMICONDUCTOR FSBB20CH60F Intelligent Power Module (IPM), SPM, IGBT, 600V, 20A, 2500Vrms, SPMCA-027, SPM3

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 1,811.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC29268033

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSBB20CH60F характеристики

Атрибут	Значение атрибута
Номенклатура	FSBB20CH60F
Производитель	Fairchild
ЧипСити Номер продукта	CC29268033
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	27 Pin
Корпус/Пакет	SPM27-CA
Частота	20 kHz
Напряжение Питания (DC)	300V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	≤4.50 V
Выходной Ток	20 A
Рассеяние Мощности	61 W
Напряжение Изоляции	2500 Vrms
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Выходное напряжение (Макс)	4.5 V
Выходной ток (Макс)	5 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-20 ℃
Напряжение питания	13.5V ~ 16.5V
Напряжение питания (мин)	300 V
Длина	44.2 mm
Ширина	27 mm
Высота	5.7 mm
Рабочая Температура	-20℃ ~ 125℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FSBB20CH60F описание продукта

The FSBB20CH60F is a Motion SPM® Intelligent Power Module, provides a fully-featured, high-performance inverter output stage for AC Induction, BLDC and PMSM motors. Integrate optimized gate drive of the built-in IGBTs to minimize EMI and losses, while also providing multiple on-module protection features including under-voltage lockouts, over-current shutdown and fault reporting. The built-in, high-speed HVIC requires only a single supply voltage and translates the incoming logic-level gate inputs to the high-voltage, high-current drive signals required to properly drive the module"s internal IGBTs. Separate negative IGBT terminals are available for each phase to support the widest variety of control algorithms. 600V/20A 3-phase IGBT inverter with integral gate drivers and protection.
Built-in thermal shutdown function
Low-loss, short-circuit rated IGBTs
Dedicated Vs. pins simplify PCB layout
Separate open-emitter pins from low-side IGBTs for three-phase current sensing
Single-grounded power supply
2500Vrms/minute Isolation rating

Показывать

FSBB20CH60F Даташит PDF

14 страницы, 584 КБ

01/02/2014
