FQP3N80 Купить - Fairchild Труба MOS

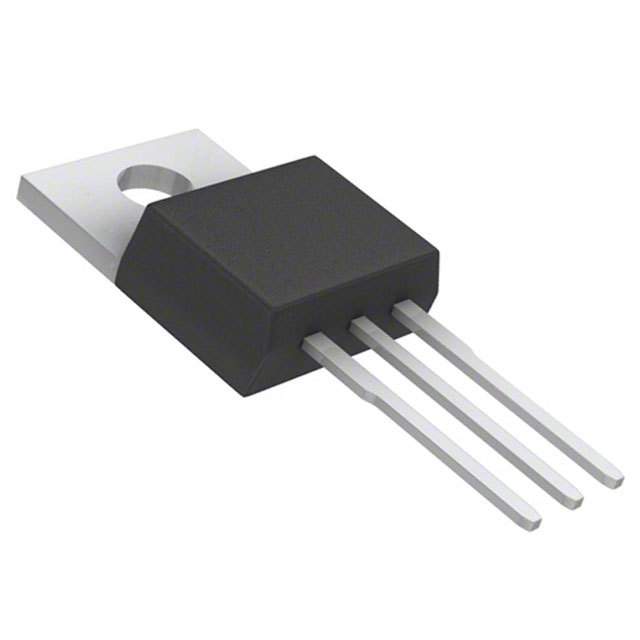

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FQP3N80

Fairchild

Trans MOSFET N-CH 800V 3A 3Pin(3+Tab) TO-220

Наличие: 1,242 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC162193359

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FQP3N80 характеристики

Атрибут	Значение атрибута
Номенклатура	FQP3N80
Производитель	Fairchild
ЧипСити Номер продукта	CC162193359
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	800 V
Номинальный Ток	3.00 A
Сопротивление Сток-исток (Открытого Канала)	4.80 Ω
Полярность	N-Channel
Рассеяние Мощности	107 W
Напряжение Сток-исток (Vds)	800 V
Пробивное Напряжение (Стока-исток)	800 V
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	3.00 A
Время Нарастания	40 ns
Входная емкость (Ciss)	690pF @25V(Vds)
Время падения	30 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	107W (Tc)
Длина	10.67 mm
Ширина	4.7 mm
Высота	16.3 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

FQP3N80 описание продукта

General Description
These N-Channel enhancement mode power field effect transistors are produced using Fairchild’s proprietary, planar stripe, DMOS technology. This advanced technology has been especially tailored to minimize on-state resistance, provide superior switching performance, and withstand high energy pulse in the avalanche and commutation mode. These devices are well suited for high efficiency switch mode power supply.
Features
• 3.0A, 800V, RDS(on)= 5.0Ω@VGS= 10 V
• Low gate charge ( typical 15 nC)
• Low Crss ( typical 7.0 pF)
• Fast switching
• 100% avalanche tested
• Improved dv/dt capability
