FPF1007 Купить - ON Semiconductor Управление питанием

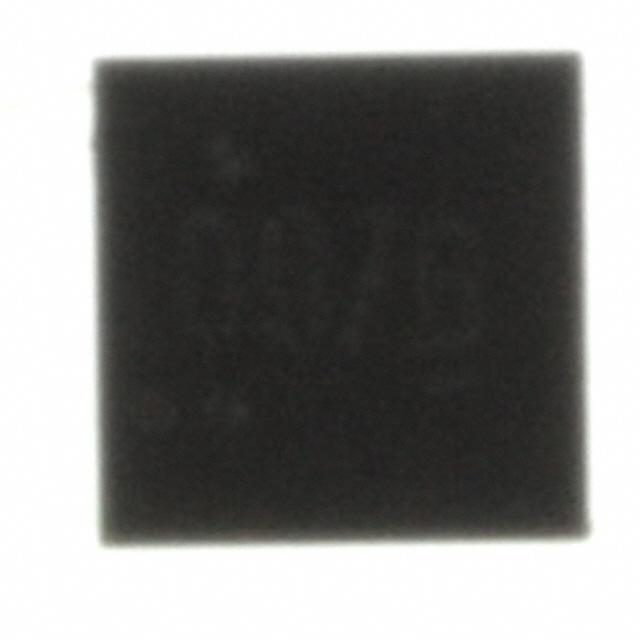

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FPF1007

ON Semiconductor

Power Switch 6Pin MicroFET T/R

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 82.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC56811496

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FPF1007 характеристики

Атрибут	Значение атрибута
Номенклатура	FPF1007
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC56811496
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	WDFN-6
Номинальная Мощность	1.2 W
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.5 A
Количество Стежков	6 Position
Рассеяние Мощности	1.2 W
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1200 mW
Входное напряжение	1.2V ~ 5.5V
Длина	2 mm
Ширина	2 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FPF1007 описание продукта

The FPF1007/8/9 are low R P-Channel MOSFET load switches offered in a selection of 10µs, 80µs, and 1ms slew rate turn-on options for transient/inrush current control. To support trends in mobile application requirements, the minimum operating input voltage has been reduced down to 1.2V, the input current leakage has been minimized to extend battery life, and the ESD-protection has been designed to withstand a minimum of 8kV (HBM) and 2kV (CDM).The switch is controlled by an active-high logic input (ON pin), allowing it to interface directly with a low-voltage control signal. An internal ON pin pull-down resistor protects against an unintentional device turn-on while in the initial state. An on-chip pull-down resistor on the output is enabled when the switch is turned-off and provides a quick and robust discharge of the output load.
Features
---
|
1.2 to 5.5V Input Voltage Range
Typical RON = 30 mΩ @ VIN = 5.5V
Typical RON = 40 mΩ @ VIN = 3.3V
Fixed Three Different Turn-on Rise-time 10µs/80µs/1ms
Low < 10µA @ VIN = 3.3V Quiescent Current
Internal ON Pin Pull Down
Output Discharge Function
ESD Protection above 8000V HBM and 2000V CDM
RoHS compliant
