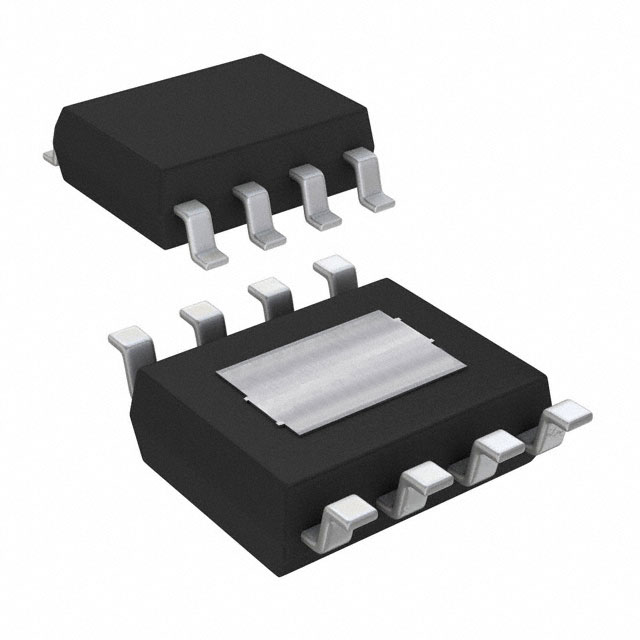

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FL77904MX

ON Semiconductor

LED Driver 17V 8Pin SOIC N EP T/R

Наличие: 2,062 шт.

Адрес доставки: Москва

Цена: ₽ 88.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC113827428

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FL77904MX характеристики

Атрибут	Значение атрибута
Номенклатура	FL77904MX
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC113827428
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	18 V
Количество Каналов	4 Channel
Входное напряжение (макс. Переменный ток)	305 v
Входное напряжение (мин мин.)	90 v
Выходное напряжение (Макс)	18 V
Выходное напряжение (мин)	16 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FL77904MX описание продукта

The FL77904 is a direct AC line LED driver with a minimal number of external RC passive components. In normal configuration, one resistor adjusts LED current for desired system luminance and another bypass capacitor provides a stable voltage to an internal biasing shunt regulator.The FL77904 provides phase-cut dimming with wide dimming range, smooth dimming control and good dimmer compatibility. Optimized levels of each LED strings’ current regulation achieve over 0.98 high PF and less than 20% low THD which makes the FL77904 suitable for high-efficiency LED lighting systems. The FL77904 can be also used with a simple rheostat dimmer switches which are suitable for desktop or indoor lamps.Flicker index is significantly improved by using proprietary self valley fill technique without degrading PF and THD. The cost effective solution brings low line ripple light quality with system compactness.Operation of FL77904 admits driving higher-wattage systems, such as street lights and down lights, by simply parallel connecting the driver ICs.
Features
---
|
The simplest Direct AC LED Driver with Only Two External RC Passive Components
Wide AC Input Range: 90~305 VAC
Four Integrated High-Voltage LED Constant Current Sinks of up to 75 mA RMS Input Current Capability
High Power Factor (above 0.98 in normal configuration) Low Harmonic Content (THD under 20% in normal configuration)
Low Flicker Index by Self Valley Fill with No Degradation of PF and THD
Adjustable LED Power with an External Current Sense Resistor
TRIAC Dimmable (Leading/Trailing Edge)
Rheostat Dimmable Flexible LED Forward Voltage Configuration
Power Scalability with Multiple Driver ICs
Over-Temperature Protection (OTP)
Compact SOIC 8-Lead Package
