FCM8531QY Купить - Fairchild Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

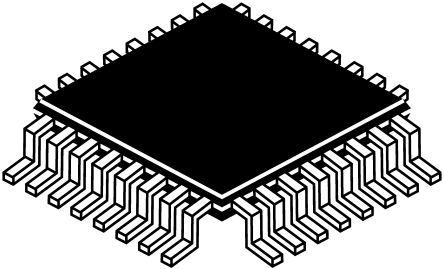

FCM8531QY

Fairchild

FAIRCHILD SEMICONDUCTOR FCM8531QY Motor Driver/Controller, Three Phase DC Brushless, 4.5V to 5.5V supply, 2.5V/10mA/1 Output, LQFP-32

Наличие: 1,191 шт.

Адрес доставки: Москва

Цена: ₽ 243.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC113599939

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FCM8531QY характеристики

Атрибут	Значение атрибута
Номенклатура	FCM8531QY
Производитель	Fairchild
ЧипСити Номер продукта	CC113599939
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LQFP-32
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.5 V
Выходной Ток	10 mA
Количество Стежков	32 Position
Размер ОЗУ	1.25 KB
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	7 mm
Ширина	7 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FCM8531QY описание продукта

The FCM8531QY is a 3-phase PMSM/BLDC Motor Controller for blower, pump and compressor. The FCM8531 is an application-specific parallel-core processor for motor control that consists of an Advanced Motor Controller (AMC) processor and a MCS® 51-compatible MCU processor. The AMC is the core processor specifically designed for motor control. It integrates a configurable processing core and peripheral circuits to perform FOC and sensorless motor control. System control, user interface, communication interface and input/output interface can be programmed through the embedded MCS® 51 for different motor applications. The advantage of FCM8531"s parallel-core processors is that the two processors can work independently and complement each other. The AMC processes the tasks dedicated for motor controls, such as the motor control algorithms, PWM controls, current sensing, real-time over-current protection and motor angle calculation.
Advanced motor controller (AMC) - Configurable processing core and space vector modulation (SVM)
Embedded MCU - Full Duplex Serial Interface (UART) and Serial Peripheral Interface (SPI)
ADC and DAC - 8-channel/10-bit ADC and 1-channel/8-bit DAC
Protection - Three levels of over-current protection (OCP)
Power management - Idle mode, stop mode and sleep mode
Development supports - In-System Programming (ISP) and On-chip Debug Support (OCDS)
ESD sensitive device, take proper precaution while handling the device.

Показывать

FCM8531QY Даташит PDF

FCM8531QY Другие Даташит

20 страницы, 1379 КБ

просматривать

FCM8531QY Другие Даташит

20 страницы, 974 КБ

просматривать

FCM8531QY Другие Даташит

20 страницы, 1368 КБ

просматривать

FCM8531QY Другие Даташит

2 страницы, 141 КБ

08/17/2017

просматривать

FCM8531QY Чертежные схемы

4 страницы, 464 КБ

02/18/2003

просматривать
