FAN7631SJX Купить - Fairchild Контрольный чип источника питания

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FAN7631SJX

Fairchild

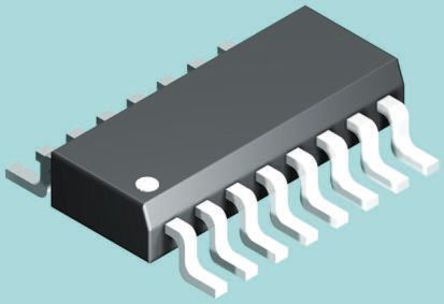

Fairchild Semiconductor FAN7631SJX Intelligent Power Switch, PFM Controller, 8A, 25V, 192W, 16Pin, SOP

Наличие: 12,714 шт.

Адрес доставки: Москва

Цена: ₽ 381.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC36649336

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN7631SJX характеристики

Атрибут	Значение атрибута
Номенклатура	FAN7631SJX
Производитель	Fairchild
ЧипСити Номер продукта	CC36649336
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOP-16
Частота	300 kHz
Номинальная Мощность	192 W
Входное Напряжение (DC)	17.0 V
Выходной Ток	1 A
Ток Питания	10 mA
Количество Стежков	16 Position
Рассеяние Мощности	1240 mW
Время Нарастания	40 ns
Частота Переключения	10kHz ~ 600kHz
Время падения	20 ns
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1240 mW
Напряжение питания	11.1V ~ 21V
Входное напряжение	17 V
Длина	10.2 mm
Ширина	5.3 mm
Высота	2.1 mm
Рабочая Температура	-40℃ ~ 130℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FAN7631SJX описание продукта

Description
The FAN7631 is a pulse-frequency modulation controller for high-efficiency half-bridge resonant converters that includes a high-side gate drive circuit, an accurate current-controlled oscillator, and various protection functions. The FAN7631 features include variable dead time, operating frequency up to 600kHz, protections such as LUVLO, and a selectable latch or A/R protection using the LS pin for user convenience.
Features
Variable Frequency Control with 50% Duty Cycle for Half-Bridge Resonant Converter Topologies
High Efficiency with Zero-Voltage-Switching (ZVS)
Up to 600kHz Operating Frequency
Built-in High-Side Gate Driver
High Gate-Driving Current: +500mA/-1000mA
Programmable Dead Time with a Resistor
Pulse Skipping and Burst Operation for Frequency Limit (Programmable) at Light-Load Condition
Simple Remote On/Off Control with Latch or Auto-Restart (A/R) Using FI or LS Pin
Protection Functions: Over-Voltage Protection (OVP), Overload Protection (OLP), Over-Current
Protection (OCP), Abnormal Over-Current Protection (AOCP), Internal Thermal Shutdown (TSD), and High Precise Line Under-Voltage Lockout (LUVLO)
Level-Change OCP Function During Startup
Applications
PDP and LCD TVs
Desktop PCs and Servers
Video Game Consoles
Adapters
Telecom Power Supplies

Показывать

FAN7631SJX Даташит PDF

21 страницы, 1311 КБ
