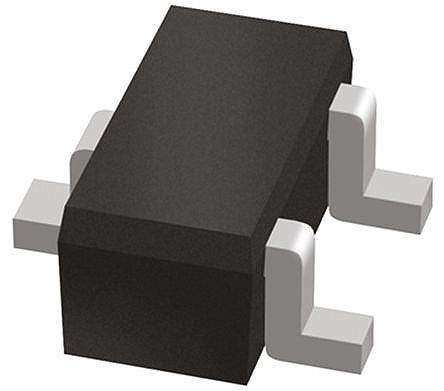

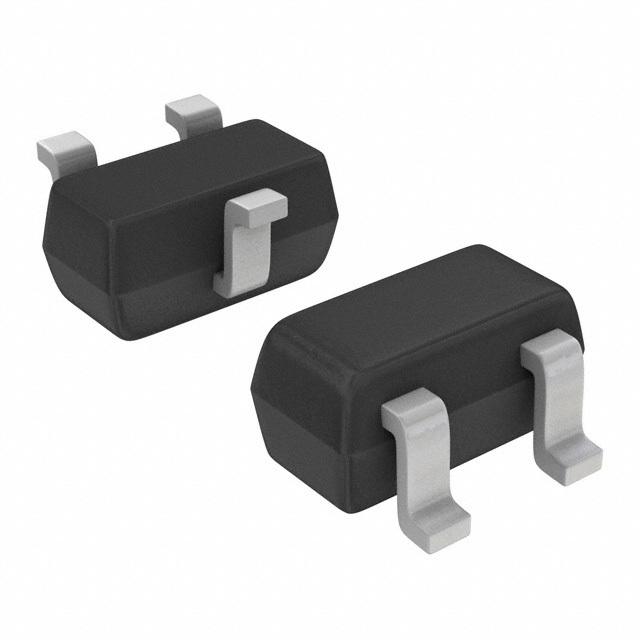

ESDR0502BT1G

ON Semiconductor

ESD Suppressor TVS 5V 3Pin SOT-416 T/R

Наличие: 1,534 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 7.61

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC26528570

Категория продукта:

Телевизионные диоды

Упаковка: SC-75-3

Дата доставки: 7 дней

Оплата:

Обновлено 26.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ESDR0502BT1G характеристики

Атрибут	Значение атрибута
Номенклатура	ESDR0502BT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC26528570
Жизненный Цикл Продукта	Active
Категория продукта	Телевизионные диоды
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SC-75-3
Рабочее Напряжение	5 V
Ёмкость	0.5 pF
Безгалогеновый Статус	Halogen Free
Количество Стежков	3 Position
Рассеяние Мощности	150 mW
Зажимное напряжение	15 V
Испытательный ток	1 mA
Пиковая импульсная мощность	20 W
Минимальное напряжение пробоя	5.8 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	150 mW
Длина	1.65 mm
Ширина	1.7 mm
Высота	0.9 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

ESDR0502BT1G описание продукта

The ESDR0502BT1G is an ESD Protection TVS Diode with ultra-low capacitance. It is designed to protect voltage sensitive components from damage due to ESD in applications that require ultra-low capacitance to preserve signal integrity. It has excellent clamping capability, low leakage and fast response time are combined with an ultra-low diode capacitance of 0.5pF to provide best in class protection from IC damage due to ESD. The device can be used to protect two unidirectional lines or one bidirectional line. When used to protect one bidirectional line, the effective capacitance is 0.25pF. It is well suited for protecting high frequency signal lines such as USB2.0 high speed and antenna line applications.
0.5pF Low capacitance
Low clamping voltage
Low leakage
<1ns Response time
IEC61000-4-2 Level-4 ESD protection
-55 to 150°C Operating junction temperature range
