ESD7104MUTAG Купить - ON Semiconductor Телевизионные диоды

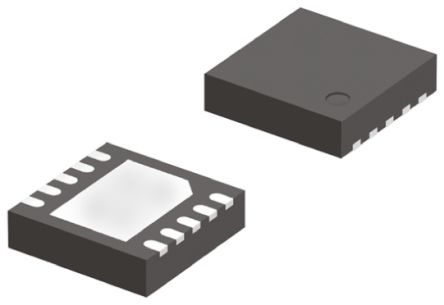

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ESD7104MUTAG

ON Semiconductor

IC TVS 4CH ESD PROTECT 5V 10UDFN

Наличие: 23,343 шт.

Адрес доставки: Москва

Цена: ₽ 16.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1233917

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ESD7104MUTAG характеристики

Атрибут	Значение атрибута
Номенклатура	ESD7104MUTAG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1233917
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	UDFN-10
Рабочее Напряжение	5 V
Ёмкость	0.3 pF
Безгалогеновый Статус	Halogen Free
Пробивное Напряжение	5.5 V
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	10 Position
Зажимное напряжение	10 V
Испытательный ток	1 mA
Минимальное напряжение пробоя	5.5 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Длина	2.5 mm
Ширина	1 mm
Высота	0.5 mm
Рабочая Температура	-55℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

ESD7104MUTAG описание продукта

The ESD7104 transient voltage suppressor is designed to protect high speed data lines from ESD. Ultra-low capacitance and low ESD clamping voltage make this device an ideal solution for protecting voltage sensitive high speed data lines. The flow-through style package allows for easy PCB layout and matched trace lengths necessary to maintain consistent impedance between high speed differential lines such as USB 3.0 and HDMI.
Features
---
|
Low Capacitance (0.3 pF Typical, I/O to GND)
Protection for the Following IEC Standards: IEC 61000-4-2 (Level 4)
UL Flammability Rating of 94 V-0
This is a Pb-Free Device
Low ESD Clamping Voltage

Показывать

ESD7104MUTAG Даташит PDF

9 страницы, 338 КБ

04/13/2012
