EL7212CSZ Купить - Intersil Драйвер FET

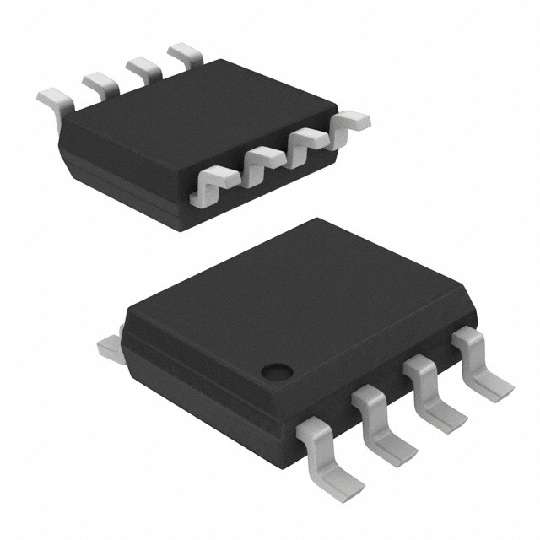

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

EL7212CSZ

Intersil

EL7212 Series 2A 15V 10MHz 4Ω Dual Mosfet Driver - SOIC-8

Наличие: 1,005 шт.

Адрес доставки: Москва

Цена: ₽ 154.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC52132509

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

EL7212CSZ характеристики

Атрибут	Значение атрибута
Номенклатура	EL7212CSZ
Производитель	Intersil
ЧипСити Номер продукта	CC52132509
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	7.5ns, 10ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	16.5 V
Выходной Ток	2 A
Количество Стежков	8 Position
Рассеяние Мощности	570 mW
Время Нарастания	20 ns
Выходной ток (Макс)	4 A
Время падения	20 ns
Время падения (Макс)	20 ns
Время падения (Макс)	20 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	570 mW
Напряжение питания	4.5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4.5 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

EL7212CSZ описание продукта

The EL7212CSZ is a 2-channel High Speed Power MOSFET Driver that improve the operation of the industry standard DS0026 clock drivers. The Elantec versions are very high speed drivers capable of delivering peak currents of 2.0 amps into highly capacitive loads. The high speed performance is achieved by means of a proprietary "Turbo-Driver" circuit that speeds up input stages by tapping the wider voltage swing at the output. Improved speed and drive capability are enhanced by matched rise and fall delay times. These matched delays maintain the integrity of input-to-output pulse-widths to reduce timing errors and clock skew problems. This improved performance is accompanied by a 10 fold reduction in supply currents over bipolar drivers, yet without the delay time problems commonly associated with CMOS devices. Dynamic switching losses are minimized with non-overlapped drive techniques.
Industry standard driver replacement
Improved response times
Matched rise and fall times
Reduced clock skew
Low output impedance
Low input capacitance
High noise immunity
Improved clocking rate
Low supply current
Wide operating voltage range
ESD sensitive device, take proper precaution while handling the device.
