EL4583CSZ Купить - Intersil Активная деталь

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

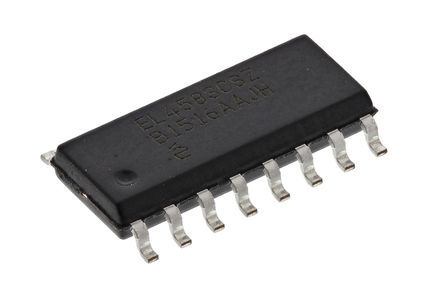

EL4583CSZ

Intersil

EL4583 Series 5V 2.5mA 50% Slice Sync Seperator - SOIC-16

Наличие: 1,147 шт.

Адрес доставки:

Цена: ₽ 744.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC45137886

Категория продукта:

Активная деталь

3D модель

Оплата:

Обновлено 12.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

EL4583CSZ характеристики

Атрибут	Значение атрибута
Номенклатура	EL4583CSZ
Производитель	Intersil
ЧипСити Номер продукта	CC45137886
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.50V (min)
Ток Питания	2.5 mA
Количество Стежков	16 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	9.91 mm
Ширина	3.9 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

EL4583CSZ описание продукта

The EL4583CSZ is a Sync Separator that extracts timing from video sync in NTSC, PAL and SECAM systems and non standard formats or from computer graphics operating at higher scan rates. Timing adjustment is via an external resistor. Input without valid vertical interval (no serration pulses) produces a default vertical output. Outputs are - composite sync, vertical sync, filter, burst/back porch, horizontal, no signal detect, level and odd/even output (in interlaced scan formats only). The EL4583 sync slice level is set to the mid-point between sync tip and the blanking level. This 50% point is determined by two internal sample and hold circuits that track sync tip and back porch levels. It provides hum and noise rejection and compensates for input levels of 0.5V to 2.0VP-P. A built in filter attenuates the chroma signal to prevent colour burst from disturbing the 50% sync slice. Cut off frequency is set by a resistor to ground from the Filter Cut Off pin.
Precision 50% slicing
Built-in programmable colour burst filter
Decodes non-standard vertical
Horizontal sync output
Sync pulse amplitude output
Same socket can be used for 8 Ld EL4581
Low-power CMOS
Detects loss of signal
Resistor programmable scan rate
Few external components

Показывать

EL4583CSZ Даташит PDF

10 страницы, 252 КБ

05/02/2006

просматривать

EL4583CSZ Другие Даташит

12 страницы, 205 КБ

просматривать

EL4583CSZ Файл уведомления

1 страницы, 188 КБ

02/18/2015

просматривать
