DS12887A+ Купить - Maxim Integrated часы реального времени

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

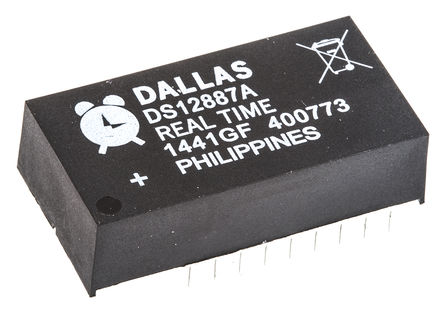

DS12887A+

Maxim Integrated

Real Time Clock Multiplexed 114Byte Clock/Calendar/Alarm 24Pin EDIP

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 975.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC2188263

Категория продукта:

часы реального времени

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DS12887A+ характеристики

Атрибут	Значение атрибута
Номенклатура	DS12887A+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC2188263
Категория продукта	часы реального времени
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	EDIP-24
Напряжение Питания (DC)	4.50V (max)
Рабочее Напряжение	4.5V ~ 5.5V
Количество Выходных Интерфейсов	8 Output
Ток Питания	15 mA
Количество Стежков	24 Position
Тактовая Частота	32.768 kHz
Размер памяти	114 B
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	34.04 mm
Ширина	18.29 mm
Высота	9.4 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

DS12887A+ описание продукта

The DS12887A+ is a Real-time Clock is designed to be direct replacements for the DS1285 and DS1287. The devices provide a real-time clock/calendar, one time-of-day alarm, three maskable interrupts with a common interrupt output, a programmable square wave and 114 bytes of battery-backed static RAM (113 bytes in the DS12C887 and DS12C887A). The DS12C887 adds a century byte at address 32h. For all devices, the date at the end of the month is automatically adjusted for months with fewer than 31 days, including correction for leap years. The devices also operate in either 24-hour or 12-hour format with an AM/PM indicator. A precision temperature-compensated circuit monitors the status of VCC. If a primary power failure is detected, the device automatically switches to a backup supply. A Lithium coin-cell battery can be connected to the VBAT input pin on the DS12885 to maintain time and date operation when primary power is absent.
Drop-in replacement for IBM AT computer clock/calendar
Binary or BCD time representation
Selectable Intel or Motorola bus timing
Interfaced with software as 128 RAM locations
14 Bytes of clock and control registers
Interrupt output with three independently maskable interrupt flags
Time-of-day alarm once per second to once per day
Periodic rates from 122µs to 500ms
End-of-clock update cycle flag
Programmable square-wave output
Automatic power-fail detect and switch circuitry

Показывать

DS12887A+ Даташит PDF

22 страницы, 263 КБ

05/06/2010
