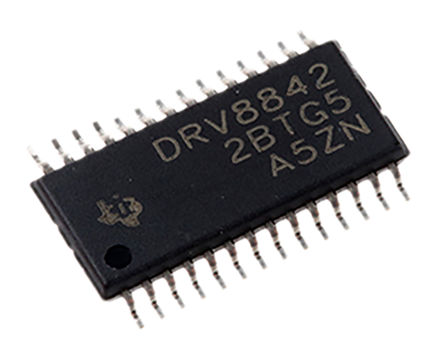

DRV8842PWP

TEXAS INSTRUMENTS DRV8842PWP Stepper Motor Driver, 8.2V to 45V supply, 3.3V/5A/2Outputs, HTSSOP-28

Наличие: 2,096 шт.

Адрес доставки: Москва

Цена: ₽ 94.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC13254837

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8842PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8842PWP
Производитель	TI
ЧипСити Номер продукта	CC13254837
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Напряжение Питания (DC)	8.20V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	3.3 V
Выходной Ток	3.5 A
Количество Стежков	28 Position
Частота Переключения	50 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8.2V ~ 45V
Напряжение питания (Макс)	45 V
Напряжение питания (мин)	8.2 V
Длина	9.8 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8842PWP описание продукта

The DRV8842PWP is a 5A brushed DC or half-bipolar Stepper Motor Driver (PWM Ctrl) for printers, scanners and other automated equipment applications. The device has one H-bridge driver and is intended to drive one DC motor, one coil of a stepper motor or other loads. The output driver block consists of N-channel power MOSFET"s configured as an H-bridge. The DRV8842 can supply up to 5A peak RMS output current (with proper heat sinking at 24V and 25°C). Separate inputs to independently control each half of the H-bridge are provided. Internal shutdown functions are provided for over-current protection, short-circuit protection, under-voltage lockout and over-temperature.
Single H-bridge current-control motor driver
5-bit winding current control allows up to 32 current levels
Low MOSFET on-resistance
Industry-standard PWM control interface
Green product and no Sb/Br
