DRV8825PWP Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8825PWP

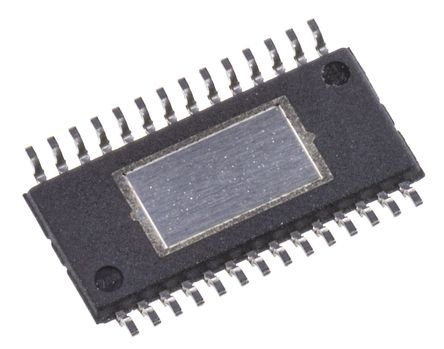

TEXAS INSTRUMENTS DRV8825PWP IC Motor Driver, Stepper, 8.2V to 45V supply, 3.3V/2.5A/4Outputs, HTSSOP-28

Наличие: 2,612 шт.

Адрес доставки: Москва

Цена: ₽ 677.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1064487

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8825PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8825PWP
Производитель	TI
ЧипСити Номер продукта	CC1064487
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Напряжение Питания (DC)	8.20V (min)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	3.3 V
Выходной Ток	2.5 A
Количество Каналов	2 Channel
Количество Стежков	28 Position
Частота Переключения	30 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8.2V ~ 45V
Напряжение питания (Макс)	45 V
Напряжение питания (мин)	8.2 V
Длина	9.8 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8825PWP описание продукта

The DRV8825PWP is a bipolar stepper motor driver with on-chip 1/32 microstepping indexer in 28 pin HTSSOP package. The device has two H bridge drivers and microstepping indexer. It is intended to drive a bipolar stepper motor. The output driver block consists of N channel power MOSFET"s configured as full H bridges to drive motor windings. A simple STEP/DIR interface allows easy interfacing to controller circuits. Mode pins allow for configuration of motor in full step up to 1/32 step modes. Decay mode is configurable so that slow decay, fast decay or mixed decay can be used. A low power sleep mode is provided which shuts down internal circuitry to achieve very low quiescent current draw. Internal shutdown functions are provided for overcurrent, short circuit, undervoltage lockout and over temperature.
Operating supply voltage range from 8.2V to 45V
Maximum drive current of 2.5A at 24V and TA = 25°C
Built-in 3.3V reference output
Internal current control PWM frequency of 30KHz
Operating temperature range from -40°C to 85°C
This device has limited built-in ESD protection. The leads should be shorted together or device placed in conductive foam during storage or handling to prevent electrostatic damage to MOS gates.
