DRV8800RTYR Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8800RTYR

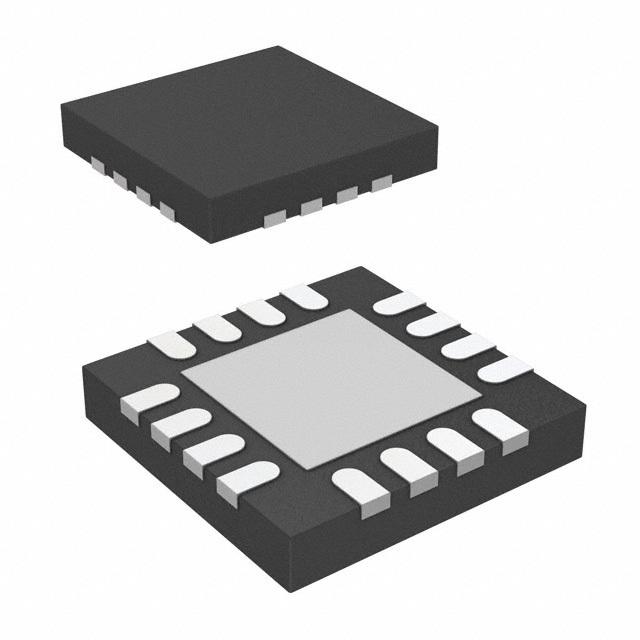

TEXAS INSTRUMENTS DRV8800RTYR Motor Driver/Controller, DC Brush, 8V to 36V supply, 2Outputs, QFN-16

Наличие: 1,089 шт.

Адрес доставки: Москва

Цена: ₽ 851.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2677954

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8800RTYR характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8800RTYR
Производитель	TI
ЧипСити Номер продукта	CC2677954
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	2.8 A
Количество Стежков	16 Position
Сопротивление Сток-исток (Открытого Канала)	830 mΩ
Рассеяние Мощности	3000 mW
Ток Покоя	3.20 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3000 mW
Напряжение питания	8V ~ 38V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	8 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8800RTYR описание продукта

Description
The DRV880x provides a versatile motor driver solution with a variety of capabilities. The device contains a full H-bridge which can be used to drive a brushed DC motor, one winding of a stepper motor, or other devices such as solenoids. A simple PHASE ENABLE interface allows easy interfacing to controller circuits.
Features
• H-Bridge Motor Driver
• Low RDS(on) MOSFETs (0.4-Ω Typical)
• Low-Power Sleep Mode
• 100% PWM Supported
• 8-V to 36-V Operating Supply Voltage Range
• Thermally Enhanced Surface-Mount Package
• Protection Features:
– VBB Undervoltage Lockout (UVLO)
– Charge Pump Undervoltage (CPUV)
– Overcurrent Protection (OCP)
– Short-to-Supply Protection
– Short-to-Ground Protection
– Overtemperature Warning (OTW)
– Overtemperature Shutdown (OTS)
– Fault Condition Indication Pin (nFAULT)
Applications
• Printers
• Industrial Automation
• Robotics
