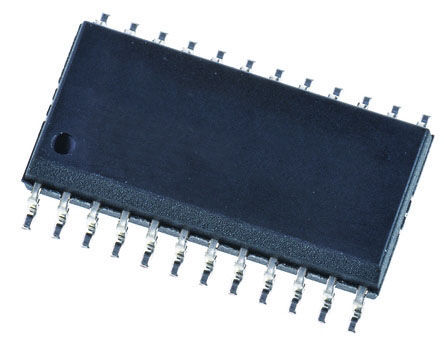

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DAC7802KU

TEXAS INSTRUMENTS DAC7802KU Digital to Analog Converter, 12Bit, 1.25MSPS, Parallel, 4.5V to 5.5V, SOIC, 24Pins

Наличие: 38,796 шт.

Адрес доставки: Москва

Цена: ₽ 1,459.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC20933666

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DAC7802KU характеристики

Атрибут	Значение атрибута
Номенклатура	DAC7802KU
Производитель	TI
ЧипСити Номер продукта	CC20933666
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Рабочее Напряжение	4.5V ~ 5.5V
Количество Выходных Интерфейсов	2 Output
Ток Питания	200 µA
Количество Каналов	2 Channel
Количество Стежков	24 Position
Количество Битов	12 Bit
Частота Выборки	1.25 mHz
Потребляемая Мощность	1 mW
Защита от Перегрева	No
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	2 DAC
Напряжение питания	4.5V ~ 5.5V
Длина	15.4 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

DAC7802KU описание продукта

DESCRIPTION
The DAC7800, DAC7801 and DAC7802 are members of a new family of monolithic dual 12-bit CMOS multiplying Digital-to-Analog Converters (DACs). The digital interface speed and the AC multiplying performance are achieved by using an advanced CMOS process optimized for data conversion circuits. High stability on-chip resistors provide true 12-bit integral and differential linearity over the wide industrial temperature range of –40°C to +85°C.
The DAC7800 features a serial interface capable of clocking in data at a rate of at least 10MHz. Serial data is clocked (edge triggered) MSB first into a 24-bit shift register and then latched into each DAC separately or simultaneously as required by the application. An asynchronous CLEAR control is provided for power-on reset or system calibration functions. It is packaged in a 16-pin 0.3" wide plastic DIP.
FEATURES
● TWO DACs IN A 0.3" WIDE PACKAGE
● SINGLE +5V SUPPLY
● HIGH-SPEED DIGITAL INTERFACE:
Serial—DAC7800
8 + 4-Bit Parallel—DAC7801
12-Bit Parallel—DAC7802
● MONOTONIC OVER TEMPERATURE
● LOW CROSSTALK: –94dB min
● FULLY SPECIFIED OVER –40OC TO +85OC
APPLICATIONS
● PROCESS CONTROL OUTPUTS
● ATE PIN ELECTRONICS LEVEL SETTING
● PROGRAMMABLE FILTERS
● PROGRAMMABLE GAIN CIRCUITS
● AUTO-CALIBRATION CIRCUITS
