DRV777PWR Купить - TI Драйвер электродвигателя

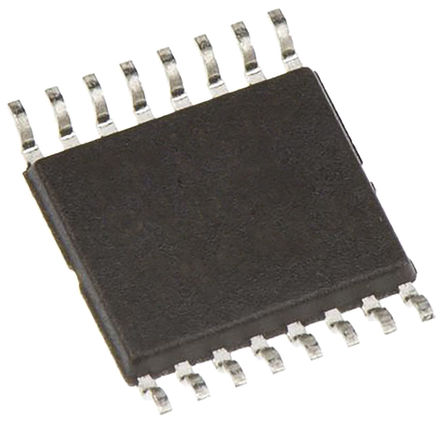

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV777PWR

TEXAS INSTRUMENTS DRV777PWR Motor Driver, Relay, 5V to 20V supply, 1A/2Outputs, TSSOP-16

Наличие: 1,885 шт.

Адрес доставки: Москва

Цена: ₽ 19.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10589432

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV777PWR характеристики

Атрибут	Значение атрибута
Номенклатура	DRV777PWR
Производитель	TI
ЧипСити Номер продукта	CC10589432
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	5.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	0.4 V
Выходной Ток	1 A
Количество Стежков	16 Position
Рассеяние Мощности	0.68 W
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	860 mW
Напряжение питания	5V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	5 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV777PWR описание продукта

DRV777 motor driver features 7 low output impedance drivers that minimize on-chip power dissipation. DRV777 supports 1.8V to 5V CMOS logic input interface thus making it compatible to a wide range of micro-controllers and other logic interfaces. DRV777 features an improved input interface that minimizes the input DC current drawn from the external drivers. Device also features an input RC snubber that greatly improves its performance in noisy operating conditions. All channel inputs feature an internal input pull-down resistor thus allowing input logic to be tri-stated. DRV777 also supports other logic input levels, e.g. TTL and 1.8V; see typical characteristics section for details.
As shown in the Functional Diagram, each output of the DRV777 features an internal free-wheeling diode connected in a common-cathode configuration at the COM pin.
Device provides flexibility of increasing current sink capability through combining several adjacent channels in parallel. Under typical conditions DRV777 can support up to 1.0A of load current when all 7-channels are connected in parallel. DRV777 is available in 16-pin SOIC and 16-pin TSSOP packages.
