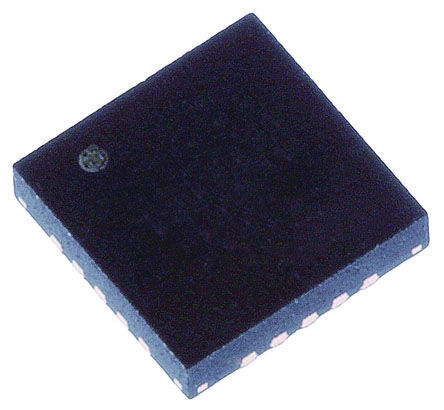

DRV2700RGPT

DRV2700 High Voltage Driver with Integrated Boost Converter 20-QFN -40℃ to 85℃

Наличие: 912 шт.

Адрес доставки: Москва

Цена: ₽ 652.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5086163

Категория продукта:

Линейный регулятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV2700RGPT характеристики

Атрибут	Значение атрибута
Номенклатура	DRV2700RGPT
Производитель	TI
ЧипСити Номер продукта	CC5086163
Категория продукта	Линейный регулятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Количество Каналов	1 Channel
Количество Стежков	20 Position
Коэффициент Ослабления Синфазного Сигнала	100 dB
Ширина Ленты	550 kHz
Скорость Нарастания	600 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	0.55 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Минимальный диапазон CMRR	95dB ~ 105dB
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5V ~ 7V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

DRV2700RGPT описание продукта

The DRV2700RGPT is a single-chip Piezo Driver with an integrated 105V boost switch, integrated power diode and integrated fully-differential amplifier. This versatile device is capable of driving both high-voltage and low-voltage piezoelectric loads. The input signal can be either differential or single-ended and AC or DC coupled. The device supports four GPIO-controlled gains of 28.8/34.8/38.4/40.7dB. The boost voltage is set using two external resistors. The boost current-limit is programmable through the R(REXT) resistor. The boost converter architecture does not allow the demand on the supply current to exceed the limit set by the R(REXT) resistor which allows the user to optimize the device circuit for a given inductor based on the desired performance requirements. Additionally, this boost converter is based on a hysteretic architecture to minimize switching losses and therefore increase efficiency. Thermal overload protection prevents the device from damage when overdriven.
Differential or single-ended output
Low-voltage control
AC and DC output control
Adjustable current-limit
Integrated power FET and diode
1.5ms Fast start-up time
Green product and no Sb/Br
